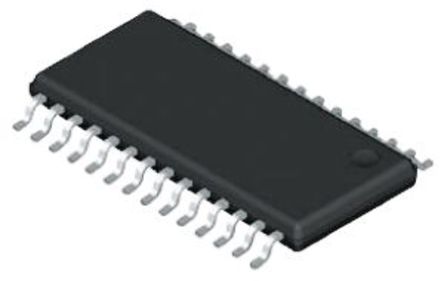

ST3237EBPR ST Microelectronics - Interface ICs

Image is for your reference only,please check specifications for details

ST3237EBPR - ST Microelectronics
Manufacturer:
ST Microelectronics
ManyChip's Part#:
MC27692482
Category:
Interface ICs
Package:
SSOP-28
Datasheet:
Datasheet 3D Model
Description:
15 кВ ESP с защитой частоты передачи данных от 3 до 5,5 В, скорость передачи 250 кбит/с, интерфейс RS-232 с функцией ожидания работы устройства в режиме бездействия, диапазон температур от -40°C до 85°C.
Stock Locations:
Availability:
15 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.9

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

ST3237E – это устройство для связи по интерфейсам EIA/TIA-232 и V.28/V.24 с частотой передачи данных до 3 В приходится на 5,5 В, обладающее возможностью работы со скоростью до 1 Мбит/с. Устройство предоставляет высокую защиту от электростатического разряда (ESD) с уровнем ±8 кВ по стандарту IEC1000-4-2 и ±15 кВ по методике HBM. Остальные выводы защищены стандартной системой ESD с уровнем ±2 кВ по методике HBM. ST3237C – это трансивер (5 драйверов, 3 приемника), предназначенный для использования в быстрых модемах.
Устройство имеет собственный уровень выходного сигнала с низким отталкиванием, что обеспечивает качество передачи данных по интерфейсу RS-232 при напряжении от 3 В до 5,5 В с использованием двойной накопительной помпы. Устройство гарантирует скорость передачи данных 250 кбит/с в режиме нормальной работы и 1 Мбит/с в режиме очень высокой скорости, при этом сохраняя уровень выходного сигнала по интерфейсу RS-232.
*Основные характеристики**
Низкий ток питания – 300 мкА
Простая конфигурация выводов
Защита от электростатического разряда для выходных и входных контактов RS-232: ±15 кВ по методике HBM, ±8 кВ по стандарту IEC1000-4-2
Гарантированная скорость передачи данных: 250 кбит/с (режим нормальной работы), 1 Мбит/с (режим очень высокой скорости)
Устройство может выключаться при токе питания в 1 мкА, при этом приемники остаются активными
Внешние конденсаторы емкостью 0,1 мкФ
Доступны в корпусах SSOP-28 и SO-28
Гарантированный диапазон скорости изменения напряжения: 6 В/мс (режим нормальной работы), 24 В/мс (режим очень высокой скорости)

Show

ST3237EBPR Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	28 Pin
Case/Package	SSOP-28
Supply Current	1 mA
Number of Positions	28 Position
Data Rate	250 kbps
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	3V ~ 5.5V
Supply Voltage (Max)	5.5 V
Supply Voltage (Min)	3 V
	Show
Size-Length	10.2 mm
Size-Width	5.3 mm
Size-Height	1.75 mm
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
ECCN Code	EAR99
