Description
- Сведения о продукте

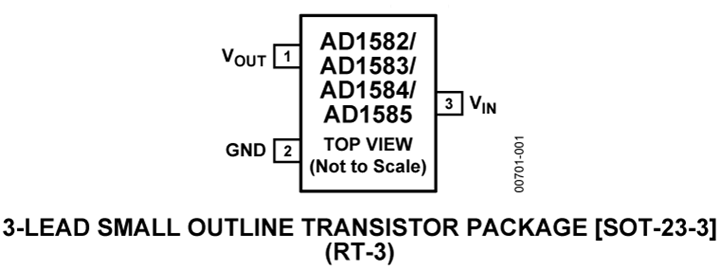

- AD1582/AD1583/AD1584/AD1585 представляют собой недорогие, маломощные, низковольтные прецизионные источники опорного напряжения (band gap). Эти устройства выполнены в виде трехвыводных (последовательных) приборов и поставляются в компактном поверхностно-монтажном корпусе SOT-23 с тремя выводами. Универсальность этих источников опорного напряжения делает их идеальными для применения в батарейных системах с напряжением 3 В или 5 В, где возможны значительные колебания напряжения питания и требуется минимизировать рассеиваемую мощность.
- Высокая точность и температурная стабильность AD1582/AD1583/AD1584/AD1585 обусловлены точным согласованием и термическим отслеживанием параметров встроенных компонентов. Патентованные методы коррекции температурного дрейфа (curvature correction) позволяют минимизировать нелинейности в температурной характеристике выходного напряжения.
- Приборы AD1582/AD1583/AD1584/AD1585 последовательного типа могут как отдавать, так и потреблять ток нагрузки до 5 мА, эффективно работая при минимальном запасе напряжения питания всего 200 мВ. Эти компоненты потребляют максимальный ток покоя 70 мкА с отклонением всего 1,0 мкА/В от напряжения питания. Преимущество этих схем перед обычными шунтирующими источниками опорного напряжения чрезвычайно велико. Ценный ток питания больше не расходуется на входном последовательном резисторе, и достигается максимальная эффективность по мощности при всех уровнях входного напряжения.
- AD1582/AD1583/AD1584/AD1585 выпускаются в двух классах точности (A и B) и поставляются в миниатюрном корпусе SOT-23. Все классы характеризуются для промышленного температурного диапазона от −40°C до +125°C.
- **Области применения**
- Портативное оборудование с батарейным питанием, например: ноутбуки, сотовые телефоны, пейджеры, КПК, GPS-навигаторы и цифровые мультиметры (DMM).
- Компьютерные рабочие станции; подходят для использования с широким спектром видео RAMDAC.
- Интеллектуальные промышленные передатчики.
- Карты PCMCIA.
- Автомобильная электроника.
- Жесткие диски.
- 3-вольтовые/5-вольтовые 8-битные/12-битные цифро-аналоговые и аналого-цифровые преобразователи.
- ### Особенности и преимущества
- Последовательный источник опорного напряжения
- (2,5 В, 3 В, 4,096 В, 5 В)
- Низкий ток покоя:
- 70 мкА макс.
- Выходной ток: ±5 мА
- Широкий диапазон напряжения питания:
- VIN = VOUT + 200 мВ до 12 В
- Широкополосный шум (10 Гц – 10 кГц): 50 мкВ среднекв.
- Диапазон рабочих температур:
- от −40°C до +125°C
- Компактный поверхностно-монтажный
- корпус SOT-23
- Сертифицирован для автомобильных применений
AD1582 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
