Description
- Сведения о продукте
- AD2S90 — это полный 12-разрядный следящий преобразователь «резольвер-код». Для работы устройства не требуется внешних компонентов.

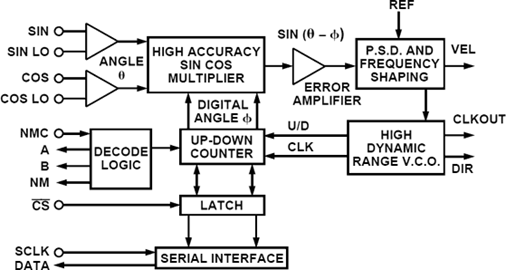

- Преобразователь принимает входные сигналы с напряжением 2 В ср. кв. ±10 % в диапазоне 3 кГц–20 кГц на входах SIN, COS и REF. Для слежения за входными сигналами и преобразования информации SIN и COS в цифровое представление входного угла используется сервоконтур типа II. Полоса пропускания преобразователя установлена внутренне на уровне 1 кГц. Максимальная скорость слежения составляет 375 об/с при 12-разрядном разрешении.
- Информация об угловом положении доступна в двух формах: абсолютный последовательный двоичный код и инкрементальный A quad B.
- Выходной сигнал абсолютного последовательного двоичного кода является 12-разрядным (1 из 4096). Вывод данных находится в состоянии высокого импеданса, когда сигнал Chip Select CS находится в логической единице. Это позволяет подключать несколько преобразователей к общей шине. Абсолютная угловая информация в последовательном чистом двоичном виде получается с помощью CS с последующим применением внешнего тактового сигнала (SCLK) с максимальной частотой 2 МГц.
- Выходы эмуляции энкодера A, B и NM непрерывно выдают сигналы, эквивалентные энкодеру с 1024 линиями.
- При декодировании это соответствует разрешению 12 бит. Три стандартные ширины импульса северного маркера выбираются с помощью одного вывода (NMC).
- Аналоговый выходной сигнал скорости обеспечивает представление скорости вращающегося вала резольвера, движущегося по часовой стрелке или против часовой стрелки.
- AD2S90 работает от источников питания ±5 В пост. тока ±5 % и изготовлен по технологии Linear Compatible CMOS (LC2MOS) компании Analog Devices. LC2MOS — это смешанная технология, которая объединяет прецизионные биполярные схемы с маломощными КМОП-логическими схемами.
- ### Особенности и преимущества
- Полный монолитный преобразователь «резольвер-код»
- Эмуляция инкрементального энкодера (1024 линии)
- Абсолютные последовательные данные (12 бит)
- Дифференциальные входы
- 12-битное разрешение
- Промышленный температурный диапазон
- 20-выводной PLCC
- Низкое энергопотребление (50 мВт)
AD2S90 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
