Description
- Информация о продукте
- AD5172/AD5173 представляют собой двухканальные цифровые потенциометры с 256 позициями и однократным программированием (OTP), использующие технологию плавких перемычек для сохранения настроек сопротивления. OTP является экономичной альтернативой EEMEM для пользователей, которым не требуется программировать настройку цифрового потенциометра в памяти более одного раза. Эти устройства выполняют ту же функцию электронной регулировки, что и механические потенциометры или переменные резисторы, но с улучшенным разрешением, твердотельной надежностью и превосходным низким температурным коэффициентом.
- AD5172/AD5173 программируются с помощью двухпроводного цифрового интерфейса, совместимого с I²C®. Перед окончательной установкой значения сопротивления допускается неограниченное количество регулировок. При активации OTP команда необратимого пережигания плавкой перемычки фиксирует положение движка (аналогично нанесению эпоксидной смолы на механический подстроечный резистор).
- В отличие от традиционных цифровых потенциометров OTP, AD5172/AD5173 имеют уникальную функцию временного перезаписи OTP, позволяющую выполнять новые настройки даже после пережигания перемычки. Однако при последующих включениях питания восстанавливается настройка OTP. Это позволяет использовать данные цифровые потенциометры как энергозависимые потенциометры с программируемой предустановкой.
- **Применение**
- Калибровка систем
- Установка уровней в электронике
- Замена механических подстроечных резисторов в новых разработках
- Постоянная заводская настройка печатных плат
- Регулировка преобразователей давления, температуры, положения, химических и оптических датчиков
- Смещение ВЧ-усилителей
- Регулировка автомобильной электроники
- Регулировка усиления и смещения
- 1 Термины «цифровой потенциометр», «VR» и «RDAC» используются взаимозаменяемо.
- ### Особенности и преимущества
- Двухканальные потенциометры с 256 позициями
- Настройка сопротивления с однократным программированием (OTP) по принципу «установил и забыл» — экономичная альтернатива EEMEM
- Неограниченное количество регулировок до активации OTP
- Перезапись OTP позволяет выполнять динамическую регулировку с заданной пользователем предустановкой
- Полное сопротивление: 2,5 кОм, 10 кОм, 50 кОм, 100 кОм

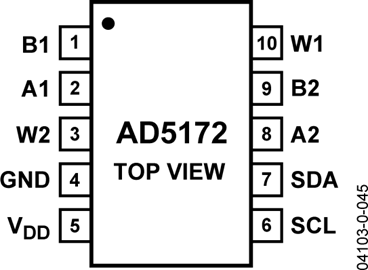

- Компактный корпус MSOP с 10 выводами: 3 мм × 4,9 мм
- Быстрое время установления: tS = 5 мкс типовое при включении питания
- Дополнительную информацию см. в техническом описании
AD5172 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
