Description
- Сведения о продукте
- AD5270/AD5271 — это одноканальные цифровые потенциометры с разрешением 1024/256 позиций, сочетающие в компактном корпусе ведущие в отрасли характеристики переменного резистора с энергонезависимой памятью (NVM).
- AD5270/AD5271 обеспечивают погрешность сопротивления между крайними выводами менее 1% и предлагают 50-кратно программируемую память (50-TP).
- Гарантированная низкая погрешность сопротивления, ведущая в отрасли, упрощает применение в разомкнутых цепях, а также в задачах точной калибровки и согласования допусков.

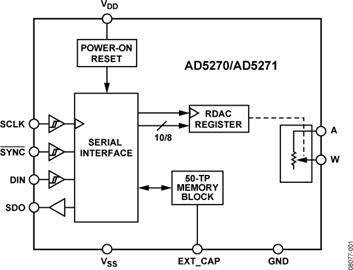

- Положение движка AD5270/AD5271 управляется через цифровой интерфейс SPI. Допускается неограниченное количество настроек до программирования значения сопротивления в память 50-TP. Для пережигания предохранителей AD5270/AD5271 не требуется внешнего источника напряжения; предусмотрено 50 возможностей для постоянного программирования. При активации 50-TP команда на необратимое пережигание предохранителя фиксирует положение сопротивления (аналогично заливке эпоксидной смолой механического подстроечного резистора).
- AD5270/AD5271 выпускаются в корпусе LFCSP размером 3 мм × 3 мм с 10 выводами и в корпусе MSOP с 10 выводами. Микросхемы гарантированно работают в расширенном промышленном диапазоне температур от –40 °C до +125 °C.
- **Применение**
- Замена механических потенциометров
- Операционный усилитель: регулировка коэффициента усиления
- Измерительная техника: регулировка усиления и смещения
- Программируемые преобразования напряжения в ток
- Программируемые фильтры, задержки, постоянные времени
- Программируемый источник питания
- Калибровка датчиков
- ### Особенности и преимущества
- Одноканальное разрешение 1024/256 позиций
- Номинальное сопротивление 20 кОм, 50 кОм и 100 кОм
- Максимальная погрешность номинального сопротивления ±1%
- 50-кратно программируемая (50-TP) память положения движка
- Температурный коэффициент в режиме реостата: 5 ppm/°C
- Однополярное питание от 2,7 В до 5,5 В
- Двуполярное питание от ±2,5 В до ±2,75 В для цепей переменного тока или биполярных операций
- Совместимый с SPI интерфейс
- Считывание положения движка
- Восстановление из памяти 50-TP при включении питания
- Тонкий корпус LFCSP, 10 выводов, 3 мм × 3 мм × 0,8 мм
- Компактный корпус MSOP, 10 выводов, 3 мм × 4,9 мм × 1,1 мм
AD5270 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
