Description
- Сведения о продукте
- Микросхемы AD5301/AD5311/AD5321 представляют собой одноканальные 8-/10-/12-битные буферизированные ЦАП с выходом по напряжению, работающие от одного источника питания 2,5–5,5 В и потребляющие 120 мкА при напряжении 3 В. Встроенный выходной усилитель обеспечивает выходной сигнал «от шины до шины» со скоростью нарастания 0,7 В/мкс. Используется двухпроводной последовательный интерфейс (совместимый с I²C), работающий на тактовых частотах до 400 кГц. Несколько устройств могут совместно использовать одну шину.
- Опорное напряжение для ЦАП формируется от входов источника питания, что обеспечивает максимально широкий динамический диапазон выходного сигнала. Эти микросхемы содержат схему сброса при включении питания, которая гарантирует, что выход ЦАП устанавливается на 0 В и остается на этом уровне до выполнения корректной записи. Микросхемы имеют функцию пониженного энергопотребления, снижающую ток потребления устройства до 50 нА при напряжении 3 В, и обеспечивают программно-выбираемые выходные нагрузки в режиме пониженного энергопотребления.
- Низкое энергопотребление в нормальном режиме делает эти ЦАП идеально подходящими для портативных устройств с батарейным питанием. Потребляемая мощность составляет 0,75 мВт при 5 В и 0,36 мВт при 3 В, снижаясь до 1 мкВт во всех режимах пониженного энергопотребления.
- **Области применения**
- Портативные приборы с батарейным питанием
- Цифровая регулировка усиления и смещения
- Программируемые источники напряжения и тока
- Программируемые аттенюаторы
- ### Особенности и преимущества
- Буферизированный выход по напряжению, 10-битный ЦАП

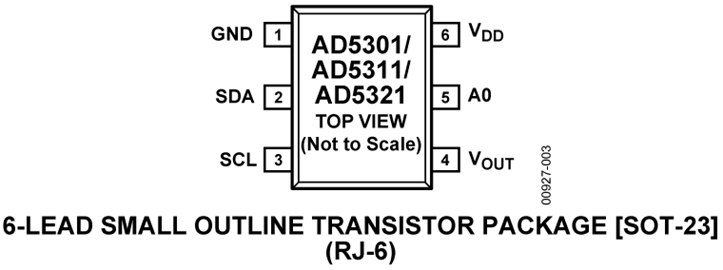

- Корпуса: 6-выводной SOT-23 и 8-выводной MSOP
- Микромощный режим: 120 мкА при 3 В
- Двухпроводной последовательный интерфейс (совместимый с I²C)
- Возможность обратного считывания данных
- Источник питания 2,5–5,5 В
- Гарантированная монотонность по всем кодам
- Пониженное энергопотребление до 50 нА при 3 В
- Опорное напряжение от источника питания
- Сброс при включении питания до 0 В
- Встроенный выходной буферный усилитель с выходом «от шины до шины»
- 3 функции пониженного энергопотребления
AD5311 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
