Description
- Сведения о продукте

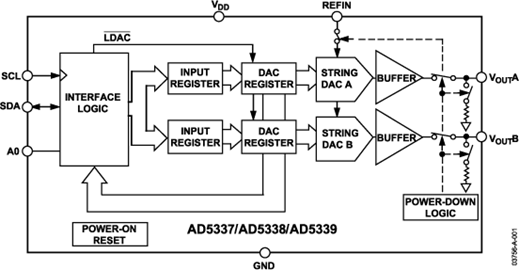

- AD5337/AD5338/AD5339 представляют собой сдвоенные 8-, 10- и 12-разрядные ЦАП с буферизованным выходом по напряжению соответственно. Каждый компонент размещается в 8-выводном корпусе MSOP и работает от одного источника питания от 2,5 В до 5,5 В, потребляя 250 мкА при 3 В. Встроенные выходные усилители обеспечивают размах выходного сигнала от шины до шины со скоростью нарастания 0,7 В/мкс. Двухпроводный последовательный интерфейс работает с тактовыми частотами до 400 кГц. Этот интерфейс совместим с SMBus при VDD < 3,6 В. Несколько устройств могут быть размещены на одной шине.
- Опорные напряжения для двух ЦАП формируются от одного вывода опорного напряжения. Выходы всех ЦАП могут обновляться одновременно с помощью программной функции LDAC. Компоненты содержат схему сброса при включении питания, которая гарантирует, что выходы ЦАП включаются при напряжении 0 В и остаются на этом уровне до тех пор, пока не будет выполнена корректная запись в устройство. Функция программного сброса очищает все входные регистры и регистры ЦАП до 0 В. Функция пониженного энергопотребления снижает ток потребления устройств до 200 нА при 5 В (80 нА при 3 В).
- Низкое энергопотребление этих компонентов в нормальном режиме работы делает их идеально подходящими для портативных устройств с батарейным питанием. Энергопотребление обычно составляет 1,5 мВт при 5 В и 0,75 мВт при 3 В, снижаясь до 1 мкВт в режиме пониженного энергопотребления.
- **Применение**
- Портативные приборы с батарейным питанием
- Цифровая регулировка усиления и смещения
- Программируемые источники напряжения и тока
- Программируемые аттенюаторы
- Промышленное управление технологическими процессами
- ### Особенности и преимущества
- AD5337: 2 буферизованных 8-разрядных ЦАП в 8-выводном корпусе MSOP
- AD5338, AD5338-1: 2 буферизованных 10-разрядных ЦАП в 8-выводном корпусе MSOP
- AD5339: 2 буферизованных 12-разрядных ЦАП в 8-выводном корпусе MSOP
- Низкое энергопотребление: 250 мкА при 3 В, 300 мкА при 5 В
- Двухпроводный последовательный интерфейс (совместимый с I2C)
- Источник питания от 2,5 В до 5,5 В
- Гарантированная монотонность по всем кодам
- Пониженное энергопотребление до 80 нА при 3 В, 200 нА при 5 В
- 3 режима пониженного энергопотребления
- Двухбуферная входная логика
- Диапазон выходного напряжения: от 0 В до VREF
- Сброс при включении питания до 0 В
AD5339 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
