Description
- Подробная информация о продукте

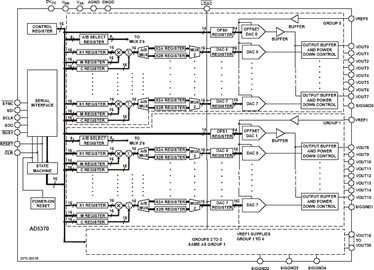

- Микросхема AD5370 содержит сорок 16-разрядных ЦАП в одном 64-выводном корпусе LFCSP и 64-выводном корпусе LQFP. Устройство обеспечивает буферизированные выходы напряжения с размахом, равным 4-кратному опорному напряжению. Коэффициент усиления и смещение каждого канала ЦАП могут быть независимо подстроены для устранения ошибок. Для большей гибкости устройство разделено на пять групп по восемь ЦАП. Три канала смещения ЦАП позволяют регулировать диапазон выходного напряжения блоков. Группа 0 может регулироваться ЦАП смещения 0, группа 1 — ЦАП смещения 1, а группы 2–4 — ЦАП смещения 2.
- AD5370 обеспечивает гарантированную работу в широком диапазоне напряжений питания: VSS от –16,5 В до –4,5 В и VDD от +9 В до +16,5 В. Требование по запасу напряжения выходного усилителя составляет 1,4 В при токе нагрузки 1 мА.
- AD5370 имеет высокоскоростной последовательный интерфейс, совместимый со стандартами SPI, QSPI™, MICROWIRE™ и DSP, и может работать с тактовой частотой до 50 МГц.
- Регистры ЦАП обновляются при получении новых данных. Все выходы могут быть обновлены одновременно путем подачи низкого уровня на вход LDAC. Каждый канал имеет программируемый коэффициент усиления и регистр коррекции смещения для устранения ошибок усиления и смещения.
- Каждый выход ЦАП усиливается и буферизируется на кристалле относительно внешнего входа SIGGNDx. Выходы ЦАП также могут быть переключены на SIGGNDx через вывод CLR.
- **Применения**
- Установка уровней в автоматическом испытательном оборудовании (ATE)
- Переменные оптические аттенюаторы (VOA)
- Оптические переключатели
- Промышленные системы управления
- Контрольно-измерительная аппаратура
- * Защищено патентом США № 5,969,657; другие патенты ожидаются.
- ### Особенности и преимущества
- 40-канальный ЦАП в корпусах 64-выводной LFCSP и LQFP
- Гарантированная монотонность до 16 бит
- Максимальный размах выходного напряжения
- 4 × VREF
- (20 В)
- Номинальный диапазон выходного напряжения от –4 В до +8 В
- Доступны несколько независимых диапазонов выходного напряжения
- Функция системной калибровки с программируемыми пользователем смещением и усилением
- Дополнительную информацию см. в техническом описании
AD5370 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
