Description
- Подробная информация о продукте

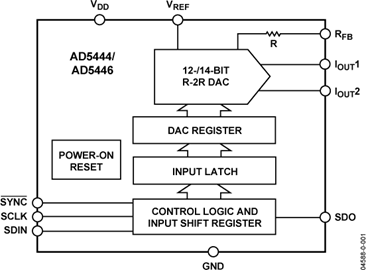

- AD5444/AD54461 представляют собой КМОП-цифро-аналоговые преобразователи (ЦАП) с токовым выходом, разрядностью 12 и 14 бит. Работая от одного источника питания напряжением от 2,5 В до 5,5 В, эти устройства подходят для устройств с батарейным питанием и других применений.
- Благодаря субмикронному КМОП-технологическому процессу эти компоненты обеспечивают отличные характеристики четырехквадрантного умножения до 12 МГц.
- Эти ЦАП используют двухбуферный трехпроводной последовательный интерфейс, совместимый со стандартами SPI®, QSPI™, MICROWIRE™ и большинством интерфейсов DSP. При включении питания внутренний сдвиговый регистр и защелки заполняются нулями, а выход ЦАП устанавливается на нулевую шкалу.
- Приложенное внешнее опорное напряжение (VREF) определяет ток полной шкалы. Эти компоненты могут работать с опорным напряжением ±10 В, несмотря на питание от одного источника напряжением от 2,5 В до 5,5 В. Встроенный резистор обратной связи (RFB) обеспечивает отслеживание температуры и выходное напряжение полной шкалы при использовании с внешним прецизионным усилителем преобразования ток-напряжение. ЦАП AD5444/AD5446 доступны в малогабаритных корпусах MSOP с 10 выводами, которые совместимы по выводам с семейством ЦАП AD5425/AD5426/AD5432/AD5443.
- Плата EV-AD5443/46/53SDZ доступна для оценки производительности ЦАП. Для получения дополнительной информации обратитесь к руководству пользователя оценочной платы UG-327.
- Применение
- Портативные устройства с батарейным питанием
- Генераторы сигналов
- Аналоговая обработка
- Измерительные приборы
- Программируемые усилители и аттенюаторы
- Калибровка с цифровым управлением
- Программируемые фильтры и генераторы
- Композитное видео
- Ультразвук
- Подстройка усиления, смещения и напряжения
- ### Особенности и преимущества
- Полоса умножения 12 МГц
- ИНЛ ±0,5 МЗР при 12 битах
- ЦАП с токовым выходом, разрядностью 12/14 бит, совместимый по выводам
- Работа при напряжении питания от 2,5 В до 5,5 В
- Корпус MSOP с 10 выводами
- Опорное напряжение ±10 В
- Последовательный интерфейс 50 МГц
- Частота обновления 2,7 МВыб/с
- Расширенный температурный диапазон: от -40°C до +125°C
- Четырехквадрантное умножение
- Сброс при включении с обнаружением снижения напряжения
- Типовой ток потребления 0,4 мкА
- Гарантированная монотонность
AD5446 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
