Description
- Подробности о продукте
- Микросхема AD5663, являющаяся частью семейства nanoDAC®, представляет собой маломощный, двухканальный, 16-битный ЦАП с буферизированным выходом по напряжению, работающий от одного источника питания 2,7 В – 5,5 В и гарантированно монотонный по конструкции.
- Для AD5663 требуется внешнее опорное напряжение для установки выходного диапазона ЦАП. Микросхема содержит схему сброса при включении питания, которая обеспечивает запуск выхода ЦАП до 0 В или среднего значения (AD5663BRMZ-1) и сохраняет это состояние до выполнения допустимой записи. Микросхема имеет функцию пониженного энергопотребления, которая снижает потребляемый ток до 480 нА при 5 В и обеспечивает программно выбираемые выходные нагрузки в режиме пониженного энергопотребления.
- Низкое энергопотребление этой микросхемы в нормальном режиме делает ее идеально подходящей для портативного оборудования с батарейным питанием. Потребляемая мощность составляет 1,25 мВт при 5 В, снижаясь до 2,4 мкВт в режиме пониженного энергопотребления.
- Встроенный в микросхему AD5663 прецизионный выходной усилитель позволяет достичь размаха выходного сигнала от шины до шины питания.
- AD5663 использует универсальный трехпроводной последовательный интерфейс, работающий на тактовых частотах до 50 МГц и совместимый со стандартными интерфейсами SPI®, QSPI™, MICROWIRE™ и DSP.
- **Основные особенности продукта**
- 1. Двухканальный 16-битный ЦАП; относительная точность не более ±12 МЗР.

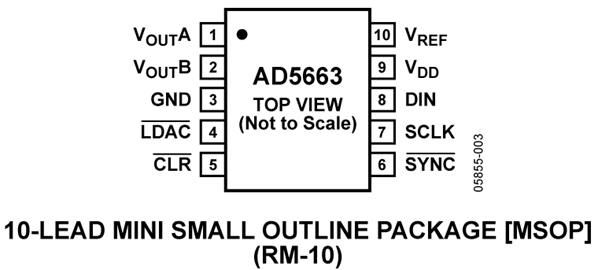

- 2. Доступен в корпусах MSOP с 10 выводами и LFCSP_WD размером 3 мм × 3 мм с 10 выводами.
- 3. Низкое энергопотребление; обычно потребляет 0,6 мВт при 3 В и 1,25 мВт при 5 В.
- 4. Максимальное время установления 7 мкс.
- **Области применения**
- Управление технологическими процессами
- Системы сбора данных
- Портативные приборы с батарейным питанием
- Цифровая регулировка усиления и смещения
- Программируемые источники напряжения и тока
- Программируемые аттенюаторы
- ### Особенности и преимущества
- Маломощный двухканальный 16-битный nanoDAC
- Относительная точность: не более ±12 МЗР
- Гарантированная монотонность по конструкции
- Корпуса MSOP с 10 выводами и LFCSP_WD размером 3 мм × 3 мм
- Источник питания 2,7 В – 5,5 В
- Пониженное энергопотребление на каждый канал
- Сброс при включении питания до нулевого или среднего значения
- Аппаратные функции LDAC и CLR
- Последовательный интерфейс; до 50 МГц
AD5663 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
