Image is for your reference only,please check specifications for details
Updated at 04/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание продукта

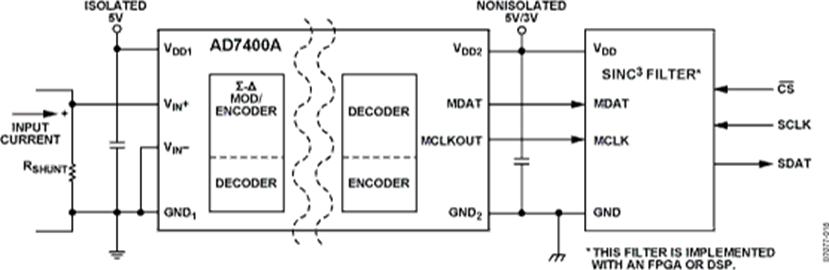

- AD7400A представляет собой Σ-Δ модулятор второго порядка, преобразующий аналоговый входной сигнал в высокоскоростной однобитовый поток данных со встроенной цифровой изоляцией на основе технологии iCoupler® компании Analog Devices, Inc. Микросхема AD7400A работает от источника питания 5 В и принимает дифференциальный входной сигнал ±250 мВ (полная шкала ±320 мВ). Аналоговый вход непрерывно дискретизируется аналоговым модулятором, что исключает необходимость во внешней схеме выборки и хранения. Входная информация содержится в выходном потоке в виде плотности единиц при скорости передачи данных 10 МГц. Исходная информация может быть восстановлена с помощью соответствующего цифрового фильтра. Последовательный ввод/вывод может использовать источник питания 5 В или 3 В (VDD2).
- Последовательный интерфейс имеет цифровую изоляцию. Высокоскоростной КМОП в сочетании с монолитной технологией трансформаторов с воздушным сердечником обеспечивает встроенную изоляцию, которая обладает выдающимися эксплуатационными характеристиками, превосходящими альтернативные решения, такие как оптронные устройства. Микросхема содержит встроенный опорный источник и имеет диапазон рабочих температур от −40°C до +125°C. AD7400A предлагается в 8-выводном поверхностно-монтируемом корпусе PDIP с выводами типа «крыло чайки» и в 16-выводном корпусе SOIC.
- **Применение**
- Управление двигателями переменного тока
- Мониторинг тока шунта
- Системы сбора данных
- Замена аналого-цифровых преобразователей и оптронных изоляторов
- ### Особенности и преимущества
- Тактовая частота 10 МГц
- Модулятор второго порядка
- 16 бит, отсутствие пропущенных кодов
- Типичная интегральная нелинейность ±2 МЗР при 16 битах
- Типичный дрейф смещения 1,5 мкВ/°C
- Встроенный цифровой изолятор
- 8-выводной поверхностно-монтируемый корпус PDIP с выводами типа «крыло чайки» и 16-выводной корпус SOIC
- Дополнительную информацию см. в техническом описании
AD7400A Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
