Description
- ОБЩЕЕ ОПИСАНИЕ

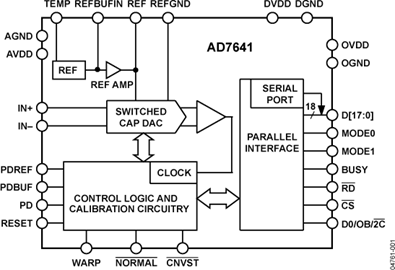

- AD7641 — это 18-битный, 2 МВыб/с, дифференциальный аналого-цифровой преобразователь с перераспределением заряда (SAR), работающий от одного источника питания 2,5 В. Прибор содержит высокоскоростной 18-
- битный АЦП выборки, внутренний тактовый генератор преобразования, внутренний опорный буфер, схемы коррекции ошибок, а также последовательный и параллельный системные интерфейсные порты. Он отличается очень высоким режимом частоты дискретизации (Warp) и быстрым режимом (Normal) для асинхронных применений с частотой преобразования. AD7641 проходит заводскую калибровку и всестороннее тестирование для обеспечения соответствия параметрам переменного тока,
- таким как отношение сигнал/шум (SNR) и общий коэффициент гармонических искажений (THD), в дополнение к более традиционным параметрам постоянного тока: усилению, смещению и линейности. Рабочий диапазон температур от –40 °C до +85 °C.
- ОСОБЕННОСТИ
- Пропускная способность
- 2 МВыб/с (широкополосный warp и warp-режим)
- 1,5 МВыб/с (нормальный режим)
- ИНЛ: типичное ±2 МЗР, макс. ±3 МЗР; ±8 ppm от полной шкалы
- 18-битное разрешение без пропущенных кодов
- Динамический диапазон: 95,5 дБ
- SNR: типичное 93,5 дБ при 20 кГц (VREF = 2,5 В)
- THD: типичное –112 дБ при 20 кГц (VREF = 2,5 В)
- Внутренний опорный источник 2,048 В: типичный дрейф 10 ppm/°C; выход TEMP
- Дифференциальный входной диапазон: ±VREF (VREF до 2,5 В)
- Отсутствие задержки конвейера (архитектура SAR)
- Параллельный (шина 18, 16 или 8 бит) и последовательный интерфейс 5 В/3,3 В/2,5 В
- Совместимость с SPI®/QSPI™/MICROWIRE™/DSP
- Работа от одного источника питания 2,5 В
- Рассеиваемая мощность
- 75 мВт типично при 2 МВыб/с с внутренним ИОН
- 2 мкВт в режиме пониженного энергопотребления
- Без содержания свинца, корпус LQFP с 48 выводами и LFCSP_VQ с 48 выводами
- Повышение скорости по сравнению с AD7674, AD7678, AD7679
- ОБЛАСТИ ПРИМЕНЕНИЯ
- Медицинские приборы
- Высокоскоростной сбор данных / сбор данных с высоким динамическим диапазоном
- Цифровая обработка сигналов
- Спектральный анализ
- Контрольно-измерительные приборы
- Связь
- АТЕ
AD7641 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
