Description
- Детали продукта
- AD790 — это быстрый (45 нс) точный компаратор напряжения с рядом функций, которые делают его исключительно универсальным и простым в использовании. AD790 может работать как от одного источника питания +5 В, так и от двухполярного источника ±15 В. В режиме одиночного питания входы AD790 могут быть подключены к земле — функция, отсутствующая в других компараторах. В режиме двухполярного питания он обладает уникальной способностью выдерживать максимальное дифференциальное напряжение 15 В на входных клеммах, что облегчает его сопряжение с сигналами большой амплитуды и динамическими сигналами.
- Устройство изготовлено с использованием комплементарного биполярного процесса (КБ) компании Analog Devices, что обеспечивает сочетание быстрого времени отклика и выдающегося разрешения по входному напряжению (макс. 1 мВ). Для сохранения скорости и точности AD790 оснащен выходным каскадом с низким уровнем помех, который не создает больших импульсов тока, обычно наблюдаемых в выходных каскадах TTL или КМОП. Его управляемое переключение уменьшает возмущения источника питания, которые могут передаваться на вход и вызывать нежелательные колебания. AD790 также имеет функцию фиксации (защелки), что делает его пригодным для приложений, требующих синхронной работы.
- AD790 доступен в пяти классах производительности. AD790J и AD790K рассчитаны на коммерческий температурный диапазон от 0°C до 70°C. AD790a и AD790B рассчитаны на промышленный температурный диапазон от -40°C до +85°C. AD790S рассчитан на военный температурный диапазон от -55°C до +125°C и доступен в соответствии с MIL-STD-883B, Rev. C.
- ### Особенности и преимущества
- Максимальная задержка распространения 45 нс
- Работа от одного источника 5 В или двухполярного источника ±15 В
- Выход, совместимый с КМОП или TTL
- Максимальное напряжение смещения входа 250 мкВ
- Максимальное напряжение гистерезиса входа 500 мкВ
- Максимальное дифференциальное входное напряжение 15 В
- Встроенная защелка
- Рассеиваемая мощность 60 мВт

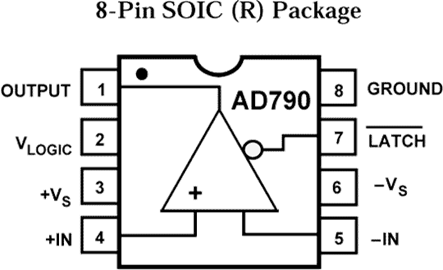

- Доступен в 8-выводных пластиковых и герметичных корпусах Cerdip
- Доступен в ленте и катушке в соответствии со стандартом EIA-481A
AD790 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
