Description
- Сведения о продукте
- AD8031 (одиночный) — это усилитель с обратной связью по напряжению и однополярным питанием, который обеспечивает высокоскоростные характеристики: полосу пропускания малого сигнала 80 МГц, скорость нарастания выходного напряжения 30 В/мкс и время установления 125 нс. Такая производительность достигается при потребляемой мощности менее 4,0 мВт от одного источника питания +5 В. Эта особенность увеличивает время работы высокоскоростных систем с батарейным питанием без ухудшения динамических характеристик.
- AD8031 обладает возможностью истинно однополярного питания с входами и выходами типа «rail-to-rail» (от шины до шины) и рассчитан на питание +2,7 В, +5 В и ±5 В. Диапазон входного напряжения может расширяться на 500 мВ за пределы каждой шины питания. Выходное напряжение может достигать уровня в пределах 20 мВ от каждой шины питания, что обеспечивает максимальный динамический диапазон выходного сигнала.
- AD8031 также обеспечивает отличное качество сигнала при токе потребления всего 800 мкА на усилитель; THD составляет –62 дБн при выходном сигнале с размахом 2 В и частотой 1 МГц и –86 дБн для сигнала с размахом 4,6 В и частотой 100 кГц при питании +5 В. Низкие искажения и быстрое время установления делают его идеальным буфером для АЦП с однополярным питанием.

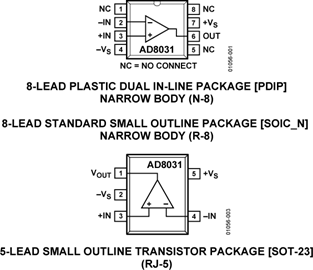

- Работая при напряжении питания от +2,7 В до +12 В и при двухполярном питании до ±6 В, AD8031 идеально подходит для широкого спектра применений: от систем с батарейным питанием с высокими требованиями к полосе пропускания до высокоскоростных систем, где плотность компонентов требует меньшей рассеиваемой мощности. AD8031 выпускается в корпусах PDIP с 8 выводами, SOIC_N с 8 выводами и SOT-23 с 5 выводами и работает в промышленном диапазоне температур от –40°C до +85°C.
- AD8032 — сдвоенный усилитель
- ### Особенности и преимущества
- Низкое энергопотребление
- Ток потребления: 800 мкА/усилитель
- Полностью специфицирован для питания +2,7 В, +5 В и ±5 В
- Высокая скорость и быстрое время установления при питании 5 В
- 80 МГц, полоса пропускания –3 дБ (G = +1)
- Скорость нарастания выходного напряжения: 30 В/мкс
- Время установления до 0,1%: 125 нс
- Выходной ток: 15 мА
- Опция повышенного качества
- VOS (максимум) = 1,5 мВ
- Вход и выход типа «rail-to-rail» (от шины до шины)
- Отсутствие изменения фазы при входном сигнале
- 0,5 В за пределами шин питания
- Диапазон синфазного входного напряжения (CMVR) выходит за пределы шин питания на 200 мВ
- Выходное напряжение достигает уровня в пределах 20 мВ от любой шины питания
- Низкие искажения
- –62 дБ при 1 МГц, VO = 2 В p-p
- –86 дБ при 100 кГц, VO = 4,6 В p-p
AD8031 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOIC |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
