Description
- ОБЩЕЕ ОПИСАНИЕ

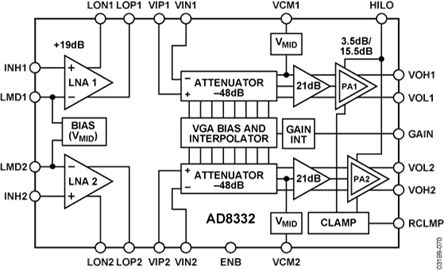

- AD8331/AD8332/AD8334 — это одноканальные, двухканальные и четырёхканальные ультранизкошумовые усилители с переменным коэффициентом усиления (VGA), линейные по уровню в децибелах. Оптимизированные для ультразвуковых систем, они могут использоваться в качестве малошумящего элемента с переменным коэффициентом усиления на частотах до 120 МГц. В каждом канале предусмотрены ультранизкошумовой предварительный усилитель (LNA), VGA X-AMP® с диапазоном усиления 48 дБ и выборочный постамплификатор с регулируемым ограничением выходного сигнала.
- Усиление LNA составляет 19 дБ при одноканальном входе и дифференциальных выходах. С помощью одного резистора импеданс входа LNA можно настроить так, чтобы он соответствовал источнику сигнала, не ухудшая шумовые характеристики.
- ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Ультранизкошумовой предварительный усилитель
- Шум напряжения: 0,74 нВ/√Гц
- Токовый шум: 2,5 пА/√Гц
- Ширина полосы пропускания 3 дБ
- AD8331: 120 МГц
- AD8332, AD8334: 100 МГц
- Низкое энергопотребление
- AD8331: 125 мВт на канал
- AD8332, AD8334: 145 мВт на канал
- Широкий диапазон усиления с программируемым постампом
- −4,5 дБ…+43,5 дБ
- +7,5 дБ…+55,5 дБ
- Низкий уровень шума, приведённого к выходу: типичное значение 48 нВ/√Гц
- Активная настройка входного импеданса
- Оптимизировано для 10-битных и 12-битных АЦП
- Выбор уровня ограничения выходного сигнала
- Работа от единого источника питания 5 В
- AD8332 и AD8334 доступны в компактном корпусе типа Lead Frame Chip Scale Package
- ПРИМЕНЕНИЕ
- Регулирование времени усиления в ультразвуковых и сонарных системах
- Высокопроизводительные системы автоматического регулирования уровня усиления (AGC)
- Обработка I/Q-сигналов
- Высокоскоростные двойные драйверы АЦП
AD8332 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
