Description
- Описание продукта
- Прецизионный операционный усилитель AD8676 обеспечивает сверхнизкое смещение, дрейф и шум напряжения в сочетании с очень низкими входными токами смещения во всем диапазоне рабочих температур. AD8676 — это прецизионный широкополосный операционный усилитель с выходными сигналами типа «rail-to-rail» и очень низким уровнем шума. Полностью специфицирован для работы от ±5 В до ±15 В.
- AD8676 имеет выход типа «rail-to-rail», как у OP184, но с широкой полосой пропускания и еще более низким шумом напряжения, сочетая точность и низкое энергопотребление, как у промышленного стандарта — усилителя OP07. В отличие от других малошумящих операционных усилителей с выходом «rail-to-rail», AD8676 имеет очень низкий входной ток смещения и низкий входной шум по току.
- Благодаря типовому напряжению смещения всего 12 мкВ, дрейфу смещения 0,2 мкВ/°C и шуму всего 0,10 мкВ от пика до пика (0,1 Гц – 10 Гц), AD8676 идеально подходит для применений, где недопустимы большие источники погрешностей. Прецизионные измерительные приборы, ФАПЧ и другие прецизионные фильтрующие схемы, датчики положения и давления, медицинское оборудование и усилители для тензодатчиков получают значительные преимущества от очень низкого шума, низкого входного тока смещения и широкой полосы пропускания. Многие системы могут использовать низкий шум, точность по постоянному току и выходной сигнал типа «rail-to-rail», обеспечиваемые AD8676, для максимизации отношения сигнал/шум и динамического диапазона.
- Меньшие корпуса и низкое энергопотребление, обеспечиваемые AD8676, позволяют достичь максимальной плотности каналов или минимального размера платы для оборудования, критичного к занимаемому пространству.

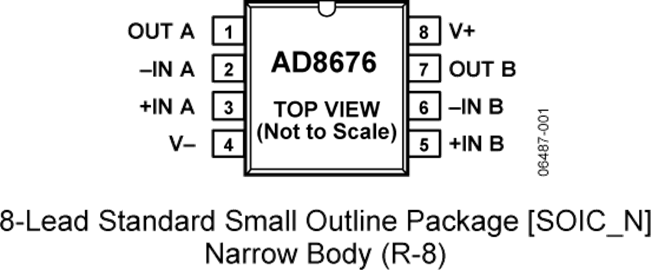

- AD8676 специфицирован для расширенного промышленного температурного диапазона (от –40°C до +125°C). AD8676 выпускается в 8-выводном корпусе MSOP и популярном 8-выводном узком корпусе SOIC; оба корпуса не содержат свинца. Устройства в корпусе MSOP доступны только в формате ленты и катушки.
- Для получения информации об одноканальной версии этого сверхпрецизионного операционного усилителя с выходом «rail-to-rail» см. техническое описание AD8675.
- AD8675 и AD8676 являются членами растущей серии малошумящих операционных усилителей, предлагаемых компанией Analog Devices, Inc.
- **Применения**
- Прецизионные измерительные приборы
- Фильтры ФАПЧ
- Цепи управления лазерными диодами
- Усилители для тензодатчиков
- Медицинское оборудование
- Усилители для термопар
- ### Особенности и преимущества
- Очень низкий шум напряжения: 2,8 нВ/√Гц на частоте 1 кГц
- Выходной сигнал типа «rail-to-rail»
- Низкий входной ток смещения: не более 2 нА
- Очень низкое напряжение смещения: типовое значение 12 мкВ
- Низкий дрейф входного смещения: не более 0,6 мкВ/°C
- Очень высокий коэффициент усиления: 120 дБ
- Широкая полоса пропускания: типовое значение 10 МГц
- Работа от ±5 В до ±18 В
AD8676 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOIC |
| Show | |
| Product Lifecycle Status | Active |
