Description
- Сведения о продукте

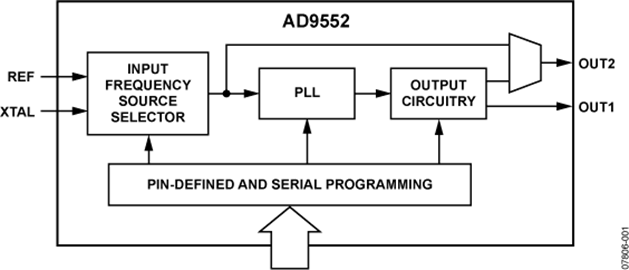

- AD9552 — это генератор тактовых сигналов на основе дробно-N фазовой автоподстройки частоты (ФАПЧ), предназначенный специально для замены высокочастотных кварцевых генераторов и резонаторов. Устройство использует сигма-дельта модулятор (СДМ) для реализации дробного синтеза частоты. Пользователь подает опорный входной сигнал, подключая однофазный тактовый сигнал непосредственно к выводу REF или подключая кварцевый резонатор к выводам XTAL.
- AD9552 программируется выводами, обеспечивая одну из 64 стандартных выходных частот на основе одной из восьми распространенных входных частот. Устройство также имеет трехпроводной интерфейс SPI, позволяющий пользователю программировать произвольные коэффициенты преобразования входной частоты в выходную.
- AD9552 использует внешний конденсатор для завершения фильтра петли ФАПЧ. Выход совместим с логическими уровнями LVPECL, LVDS или однофазного КМОП, хотя AD9552 реализован по строго КМОП-технологии.
- AD9552 рассчитан на работу в расширенном промышленном диапазоне температур от −40°C до +85°C.
- **Области применения**
- Экономичная замена высокочастотных VCXO, OCXO и ПАВ-резонаторов
- Чрезвычайно гибкое преобразование частоты с низким джиттером для SONET/SDH (включая FEC), 10 Gigabit Ethernet, Fibre Channel и DRFI/DOCSIS
- Преобразование частоты видеосигналов высокой четкости
- Инфраструктура беспроводной связи
- Тестирование и измерения (включая портативные устройства)
- ### Особенности и преимущества
- Преобразует низкочастотный входной опорный сигнал в высокочастотный выходной сигнал
- Входные частоты от 6,6 МГц до 112,5 МГц
- Выходные частоты до 900 МГц
- Предустановленные программируемые выводами коэффициенты преобразования частоты
- Произвольные коэффициенты преобразования частоты через порт SPI
- Встроенный ГУН
- Принимает кварцевый резонатор и/или внешний генератор в качестве источника опорной частоты
- Вторичный выход (целочисленно связанный с основным выходом или копия опорного входа)
- Среднеквадратический джиттер: <0,5 пс
- Совместимый с SPI, трехпроводной интерфейс программирования
- Одно напряжение питания (3,3 В)
- Очень низкое энергопотребление: <400 мВт (в большинстве условий)
- Малый размер корпуса (5 мм × 5 мм)
AD9552 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
