Description
- Информация о продукте
- AD9764 представляет собой 14-разрядный ЦАП с высокими характеристиками и низким энергопотреблением, выполненный по КМОП-технологии, входящий в серию TxDAC®. Семейство TxDAC®, включающее совместимые по выводам 8-, 10-, 12- и 14-разрядные ЦАП, специально оптимизировано для тракта передачи сигналов в системах связи. Все устройства имеют одинаковые интерфейсные возможности, малогабаритный корпус и цоколевку, что обеспечивает выбор компонентов в сторону повышения или понижения производительности, разрешения и стоимости. AD9764 обеспечивает исключительные характеристики по переменному и постоянному току при частоте обновления до 125 МГц.
- Гибкий диапазон однополярного питания от 2,7 В до 5,5 В и низкое энергопотребление AD9764 делают его идеальным для портативных устройств и приложений с низким энергопотреблением. Энергопотребление можно дополнительно снизить до 45 мВт при незначительном ухудшении характеристик за счет уменьшения полномасштабного выходного тока. Кроме того, режим пониженного энергопотребления снижает потребляемую мощность в режиме ожидания до приблизительно 25 мВт.

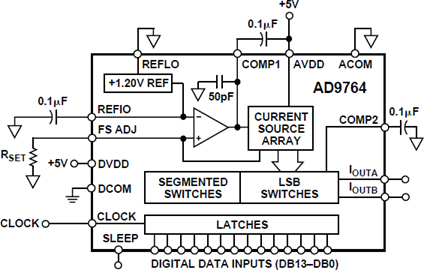

- AD9764 изготавливается по передовому КМОП-процессу. Сегментированная архитектура источника тока сочетается с запатентованной техникой коммутации для снижения паразитных составляющих и улучшения динамических характеристик. Встроенные тактируемые входные защелки и температурно-компенсированный источник опорного напряжения 1,2 В обеспечивают полностью монолитное решение ЦАП. Гибкие варианты питания поддерживают КМОП-логику +3 В и +5 В.
- AD9764 представляет собой ЦАП с токовым выходом, номинальным полномасштабным выходным током 20 мА и выходным импедансом >100 кОм. Предусмотрены дифференциальные токовые выходы для поддержки несимметричных или дифференциальных применений. Согласование между двумя токовыми выходами обеспечивает улучшенные динамические характеристики в дифференциальной конфигурации. Токовые выходы можно подключать непосредственно к выходному резистору для получения двух комплементарных несимметричных выходов по напряжению или подавать непосредственно на трансформатор. Диапазон выходного напряжения по напряжению смещения составляет 1,25 В.
- Встроенный источник опорного напряжения и управляющий усилитель настроены на максимальную точность и гибкость. AD9764 может работать от встроенного источника опорного напряжения или от различных внешних опорных напряжений. Внутренний управляющий усилитель, обеспечивающий широкий диапазон регулировки (>10:1), позволяет регулировать полномасштабный ток AD9764 в диапазоне от 2 мА до 20 мА, сохраняя при этом отличные динамические характеристики. Таким образом, AD9764 может работать при пониженном энергопотреблении или регулироваться в диапазоне 20 дБ для обеспечения дополнительных возможностей управления усилением.
- AD9764 поставляется в 28-выводном корпусе SOIC. Он предназначен для работы в промышленном диапазоне температур.
- Основные характеристики
- 1. AD9764 является членом семейства продуктов TxDAC, которое обеспечивает выбор компонентов в сторону повышения или понижения в зависимости от разрешения (от 8 до 14 бит), производительности и стоимости.
- 2. Изготовленный по КМОП-технологии, AD9764 использует запатентованную технику коммутации, которая улучшает динамические характеристики по сравнению с ранее достижимыми на более мощных и дорогих биполярных или BiCMOS-устройствах.
- 3. Встроенные тактируемые входные КМОП-защелки легко сопрягаются с КМОП-логикой +3 В и +5 В. AD9764 поддерживает частоту обновления до 125 МГц.
- 4. Гибкий диапазон однополярного питания от 2,7 В до 5,5 В и широкий диапазон регулировки полномасштабного тока от 2 мА до 20 мА позволяют AD9764 работать при пониженном энергопотреблении.
- 5. Токовые выходы AD9764 можно легко настроить для различных несимметричных или дифференциальных топологий схем.
- Области применения
- Канал передачи связи:
- - Базовые станции
- - Модемы ADSL/HFC
- Контрольно-измерительная техника
- ### Особенности и преимущества
- Член совместимого по выводам семейства продуктов TxDAC
- Частота обновления 125 МГц
- 14-разрядное разрешение
- Отличные SFDR и IMD
- Дифференциальные токовые выходы: от 2 мА до 20 мА
- Энергопотребление: 190 мВт при 5 В до 45 мВт при 3 В
- Режим пониженного энергопотребления: 25 мВт при 5 В
- Встроенный источник опорного напряжения 1,20 В
- Работа от одного источника питания +5 В или +3 В
- Корпуса: 28-выводной SOIC и TSSOP
- Тактируемые защелки
AD9764 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
