Description
- ОБЩЕЕ ОПИСАНИЕ

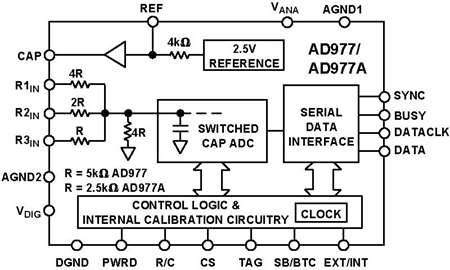

- AD977/AD977A — это высокоскоростной, маломощный 16-битный АЦП, работающий от одного источника питания 5 В. AD977A имеет скорость пропускания 200 кГц, тогда как AD977 имеет скорость пропускания 100 кГц. Каждый компонент содержит АЦП последовательного приближения на переключаемых конденсаторах, внутренний источник опорного напряжения 2,5 В и высокоскоростной последовательный интерфейс. АЦП калибруется на заводе для минимизации всех ошибок линейности. AD977/AD977A рассчитан на биполярные входные диапазоны полной шкалы ±10 В, ±5 В и ±3,3 В, а также униполярные диапазоны от 0 В до 10 В, от 0 В до 5 В и от 0 В до 4 В.
- AD977/AD977A всесторонне тестируется на параметры переменного тока, такие как SNR и THD, а также на более традиционные параметры постоянного тока: смещение, усиление и линейность.
- ОСОБЕННОСТИ ПРОДУКТА
- 1. Высокая скорость пропускания
- AD977/AD977A — это высокоскоростной 16-битный АЦП на основе
- заводской калиброванной архитектуры с переключаемыми конденсаторами.
- 2. Работа от одного источника питания
- AD977/AD977A работает от одного источника питания 5 В и потребляет не более 100 мВт.
- 3. Полные характеристики постоянного и переменного тока
- В дополнение к традиционным параметрам смещения, усиления и линейности, AD977/AD977A полностью тестируется на SNR и THD.
- ОСОБЕННОСТИ
- Быстрый 16-битный АЦП
- Скорость пропускания 100 кГц — AD977
- Скорость пропускания 200 кГц — AD977A
- Работа от одного источника питания 5 В
- Потребляемая мощность не более 100 мВт
- Режим пониженного энергопотребления 50 мкВт
- Диапазоны входных сигналов:
- Униполярные: 0 В–10 В, 0 В–5 В и 0 В–4 В
- Биполярные: ±10 В, ±5 В и ±3,3 В
- Выбор внешнего или внутреннего опорного напряжения 2,5 В
- Высокоскоростной последовательный интерфейс
- Встроенный тактовый генератор
- Корпус 20-выводной Skinny DIP или SOIC
- Корпус 28-выводной Skinny SSOP
AD977A Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
