Description
- Подробности о продукте

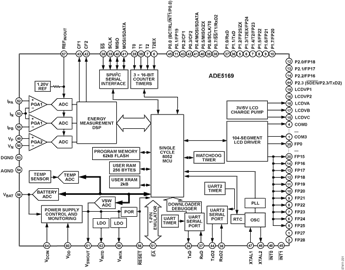

- ADE5169/ADE5569 объединяют аналоговый интерфейс измерительной микросхемы энергии (ADE) компании Analog Devices, Inc., фиксированное решение DSP на основе улучшенного ядра микроконтроллера 8052, полный RTC, драйвер ЖК-дисплея и все периферийные устройства для создания электронного счетчика энергии с ЖК-дисплеем в одном устройстве.
- Ядро измерения ADE включает расчеты активной, реактивной и полной энергии, а также измерения среднеквадратичных значений напряжения и тока. Эта информация доступна для выставления счетов за электроэнергию с помощью встроенных энергетических скаляров. Многие функции контроля линии электропитания, такие как провалы напряжения (SAG), пиковые значения и пересечение нуля, включены в DSP измерения энергии для упрощения проектирования счетчика энергии.
- Функциональность микропроцессора включает однократное ядро 8052, полный RTC с контактом резервного питания, интерфейс SPI или I2C и два независимых интерфейса UART. Готовая к использованию информация от ядра ADE снижает требования к размеру памяти программ, что позволяет легко интегрировать сложную конструкцию в 62 кБ флэш-памяти.
- ADE5169 включает драйвер ЖК-дисплея на 104 сегмента, а ADE5569 — драйвер на 108 сегментов, каждый из которых может хранить в памяти до четырех экранов ЖК-дисплея. Этот драйвер генерирует напряжения, способные управлять ЖК-дисплеями до 5 В.
- ### Особенности и преимущества
- Широкий диапазон напряжения питания: от 2,4 В до 3,7 В
- Внутренний биполярный переключатель между регулируемым и батарейным входами
- Сверхнизкое энергопотребление с режимами энергосбережения (PSM)
- Полный режим работы: от 4,4 мА до 1,6 мА (зависит от тактовой частоты PLL)
- Режим батареи: от 3,3 мА до 400 мкА (зависит от тактовой частоты PLL)
- Режим сна
- Режим реального времени (RTC): 1,7 мкА
- Режим RTC и ЖК-дисплея: 38 мкА (включен зарядный насос ЖК-дисплея)
- Опорное напряжение: 1,2 В ± 0,1%
- (дрейф 10 ppm/°C)
- Корпус с 64 выводами, низкопрофильный четырехгранный плоский, соответствующий требованиям RoHS (LQFP)
- Дополнительные характеристики см. в техническом описании
ADE5169 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Last Time Buy |
| RoHS | RoHS Compliant |
