Description
- Сведения о продукте

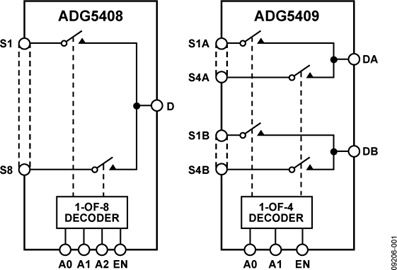

- ADG5408/ADG5409 представляют собой монолитные КМОП-аналоговые мультиплексоры, содержащие восемь одиночных и четыре дифференциальных канала соответственно. ADG5408 коммутирует один из восьми входов на общий выход в соответствии с 3-битными двоичными адресными линиями A0, A1 и A2. ADG5409 коммутирует один из четырех дифференциальных входов на общий дифференциальный выход в соответствии с 2-битными двоичными адресными линиями A0 и A1.
- Вход EN на обоих устройствах включает или отключает устройство. При отключенном EN все каналы выключены. Профиль сопротивления во включенном состоянии очень плоский во всем диапазоне аналоговых входных сигналов, что обеспечивает хорошую линейность и низкие искажения при коммутации аудиосигналов. Высокая скорость переключения также делает компоненты пригодными для коммутации видеосигналов.
- Каждый ключ проводит одинаково хорошо в обоих направлениях во включенном состоянии, и каждый ключ имеет диапазон входного сигнала, простирающийся до напряжений питания. В выключенном состоянии блокируются уровни сигнала вплоть до напряжений питания.
- ADG5408/ADG5409 не имеют выводов VL; вместо этого напряжение питания логики формируется внутренне с помощью встроенного генератора напряжения.
- **Основные преимущества**
- 1. Изоляция траншеями предотвращает защелкивание. Диэлектрическая траншея разделяет P- и N-канальные транзисторы, предотвращая защелкивание даже в условиях сильного перенапряжения.
- 2. Низкое сопротивление открытого канала (RON).
- 3. Двухполярное питание. Для приложений, где аналоговый сигнал является биполярным, ADG5408/ADG5409 могут работать от двухполярного питания до ±22 В.
- 4. Однополярное питание. Для приложений, где аналоговый сигнал является биполярным, ADG5408/ADG5409 могут работать от однополярного источника питания до 40 В.
- 5. Цифровые входы, совместимые с логикой 3 В: VINH = 2,0 В, VINL = 0,8 В.
- 6. Не требуется источник питания логики VL.
- **Применение**
- Замена реле
- Автоматическое испытательное оборудование
- Сбор данных
- Контрольно-измерительные приборы
- Авионика
- Коммутация аудио- и видеосигналов
- Системы связи
- ### Особенности и преимущества
- Защита от защелкивания
- Устойчивость к электростатическому разряду 8 кВ (модель человеческого тела)
- Низкое сопротивление открытого канала (13,5 Ом)
- Двухполярное питание от ±9 В до ±22 В
- Однополярное питание от 9 В до 40 В
- Максимальное напряжение питания 48 В
- Полностью специфицировано при ±15 В, ±20 В, +12 В и +36 В
- Диапазон аналогового сигнала от VSS до VDD
- Квалифицирован для автомобильных применений
- **ADG5408-EP поддерживает оборонные и аэрокосмические применения (стандарт AQEC)**
- Скачать техническое описание ADG5408-EP (pdf)
- Военный температурный диапазон: от –55°C до +125°C
- Контролируемая производственная база
- Одна сборочная/испытательная площадка
- Одна производственная площадка
- Расширенное уведомление об изменениях продукта
- Данные квалификации доступны по запросу
- V62/16607 Чертежный номер DSCC
