Image is for your reference only,please check specifications for details
Updated at 28/08/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание продукта

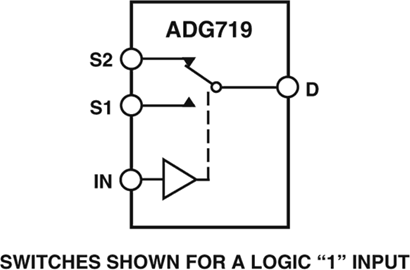

- ADG719 — это монолитный КМОП-переключатель SPDT. Этот переключатель разработан по субмикронному технологическому процессу, который обеспечивает низкое энергопотребление при высоком быстродействии, низком сопротивлении во включенном состоянии и низких токах утечки.
- ADG719 может работать от однополярного источника питания от 1,8 В до 5,5 В, что делает его идеальным для использования в приборах с батарейным питанием, а также с новым поколением ЦАП и АЦП компании Analog Devices, Inc.
- Каждый ключ ADG719 во включенном состоянии одинаково хорошо проводит сигнал в обоих направлениях. ADG719 обеспечивает переключение с размыканием до замыкания (break-before-make).
- Благодаря передовому субмикронному процессу можно достичь полосы пропускания по уровню −3 дБ более 200 МГц.
- ADG719 выпускается в корпусе SOT-23 с 6 выводами и в корпусе MSOP с 8 выводами.
- ADG719-EP предназначен для военных и аэрокосмических применений.
- **ОСНОВНЫЕ ОСОБЕННОСТИ**
- 1. Работа от однополярного источника питания от 1,8 В до 5,5 В. ADG719 обеспечивает высокую производительность, включая низкое сопротивление во включенном состоянии и высокую скорость переключения, полностью характеризуется и гарантируется при напряжениях питания 3 В и 5 В.
- 2. Очень низкое сопротивление во включенном состоянии (4 Ом макс. при 5 В и 10 Ом макс. при 3 В). При работе от 1,8 В RON типично составляет 40 Ом в диапазоне температур.
- 3. Автомобильный температурный диапазон: от −40 °C до +125 °C.
- 4. Линейность сопротивления во включенном состоянии (RFLAT(ON)) (тип. 0,75 Ом).
- 5. Полоса пропускания по уровню −3 дБ > 200 МГц.
- 6. Низкое энергопотребление. КМОП-структура обеспечивает низкое энергопотребление.
- 7. Быстрое включение/выключение (tON/tOFF).
- 8. Миниатюрные корпуса: SOT-23 с 6 выводами и MSOP с 8 выводами.
- **Области применения**
- Системы с батарейным питанием
- Системы связи
- Системы выборки и хранения
- Коммутация аудиосигналов
- Коммутация видеосигналов
- Замена механических герконовых реле
- ### Особенности и преимущества
- Однополярное питание от 1,8 В до 5,5 В
- Сопротивление во включенном состоянии 4 Ом (макс.)
- Линейность сопротивления во включенном состоянии 0,75 Ом (тип.)
- Полоса пропускания по уровню −3 дБ >200 МГц
- Работа с сигналами «от шины до шины»
- Корпус SOT-23 с 6 выводами и корпус MSOP с 8 выводами
- Быстрое время переключения
- tON 12 нс
- tOFF 6 нс
- Типичное энергопотребление (<0,01 мкВт)
- Совместимость с ТТЛ/КМОП
- ADG719-EP поддерживает оборонные и аэрокосмические применения (стандарт AQEC)
- Скачать техническое описание ADG719-EP (pdf)
- Военный температурный диапазон: от −55 °C до +125 °C
- Контролируемая производственная база
- Улучшенное уведомление об изменении продукта
- Данные по квалификации доступны по запросу
- V62/12650 Номер чертежа DSCC
ADG719 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
