Description
- Сведения о продукте

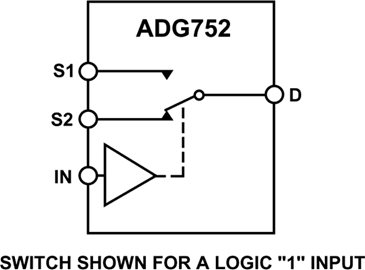

- ADG752 представляет собой низковольтный SPDT-переключатель (однополюсный на два направления). Он выполнен по Т-образной схеме включения ключей, что обеспечивает отличную изоляцию в выключенном состоянии при сохранении хорошей частотной характеристики во включенном состоянии.
- Высокая изоляция в выключенном состоянии и широкая полоса пропускания сигнала делают этот компонент подходящим для коммутации ВЧ и видеосигналов. Низкое энергопотребление и диапазон питающего напряжения от +1,8 В до +5,5 В делают его идеальным для портативных приборов с батарейным питанием.
- Микросхема ADG752 выполнена по субмикронному процессу, что обеспечивает низкое энергопотребление, высокую скорость переключения и низкое сопротивление во включенном состоянии. Это полностью двунаправленный переключатель, способный работать с сигналами вплоть до напряжений питания. Режим переключения «разрыв до замыкания» (break-before-make) гарантирует защиту входных сигналов от кратковременного замыкания при переключении между каналами. Микросхема ADG752 выпускается в корпусах SOT-23 с 6 выводами и mSOIC с 8 выводами.
- **Основные характеристики**
- 1. Высокая изоляция в выключенном состоянии –80 дБ на частоте 30 МГц.
- 2. Полоса пропускания сигнала по уровню –3 дБ: 250 МГц.
- 3. Низкое сопротивление во включенном состоянии (15 Ом).
- 4. Низкое энергопотребление, обычно <0,01 мкВт.
- 5. Режим переключения «разрыв до замыкания».
- 6. Миниатюрные корпуса SOT-23 с 6 выводами и µSOIC с 8 выводами.
- **Области применения**
- Коммутация аудио- и видеосигналов
- Коммутация ВЧ-сигналов
- Сетевые приложения
- Системы с батарейным питанием
- Системы связи
- Замена реле
- Системы выборки и хранения
- ### Особенности и преимущества
- Высокая изоляция в выключенном состоянии –80 дБ на частоте 30 МГц
- Полоса пропускания сигнала по уровню –3 дБ: 250 МГц
- Однополярное питание от +1,8 В до +5,5 В
- Низкое сопротивление во включенном состоянии (15 Ом)
- Типовое энергопотребление (<0,01 мкВт)
- Быстрое время переключения
- tON 8 нс
- tOFF 3 нс
- Совместимость с TTL/CMOS
ADG752 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
