Description
- Подробная информация о продукте
- ADL5521 — это высокопроизводительный GaAs pHEMT низкошумящий усилитель. Он обеспечивает высокий коэффициент усиления и низкий уровень шума для архитектур приемников с одиночной преобразованием частоты IF, а также для приемников с прямым преобразованием частоты.
- ADL5521 характеризуется высокой степенью интеграции благодаря встроенным активным биением и конденсаторам блокировки постоянного тока, что делает его очень простым в использовании, при этом не теряется гибкость конструкции.
- ADL5521 легко настраивается, требуя лишь нескольких внешних компонентов. Устройство поддерживает работу от 3 В до 5 В, а потребление тока можно регулировать с помощью внешнего резистора биения для применений, требующих низкого энергопотребления.
- ADL5521 выпускается в компактном, термически усиленном корпусе LFCSP размером 3 мм × 3 мм и работает в диапазоне температур от −40 °C до +85 °C.
- Также доступен полностью подготовленный экспериментальный модуль.
- ### Особенности и преимущества
- Работа в диапазоне от 400 МГц до 4000 МГц
- Коэффициент шума 0,8 дБ при 900 МГц
- Требует всего несколько внешних компонентов

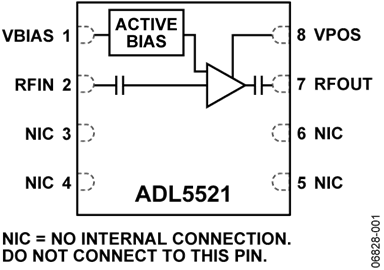

- Встроенная схема управления активным биением
- Интегрированные конденсаторы блокировки постоянного тока
- Регулируемый биение для применения с низким энергопотреблением
- Работа от одного источника питания от 3 В до 5 В
- Коэффициент усиления 20,8 дБ при 900 МГц
- Ограничение выходного сигнала (OIP3) 37,0 дБм при 900 МГц
- Пиковый коэффициент затухания (P1dB) 21,8 дБм при 900 МГц
- Компактный корпус LFCSP
- Совместимая по контактам версия с коэффициентом усиления 21,5 дБ
ADL5521 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
| RoHS | RoHS Compliant |
