Description
- Подробная информация о продукте
- ADP5073 представляет собой высокопроизводительный инвертирующий регулятор постоянного тока, используемый для создания отрицательных шин питания.
- Диапазон входного напряжения от 2,85 В до 15 В поддерживает широкий спектр применений. Встроенный основной ключ позволяет генерировать регулируемое отрицательное выходное напряжение вплоть до 39 В ниже входного напряжения.
- ADP5073 работает на частоте переключения 1,2 МГц/2,4 МГц, выбираемой выводом. ADP5073 может синхронизироваться с внешним генератором в диапазоне от 1,0 МГц до 2,6 МГц для упрощения фильтрации помех в чувствительных приложениях. Регулятор реализует схему программируемого управления скоростью нарастания для драйвера MOSFET, чтобы снизить электромагнитные помехи (EMI).
- ADP5073 включает фиксированный внутренний или программируемый резистором таймер плавного пуска для предотвращения бросков тока при включении. При отключении регулятор полностью отсоединяет нагрузку от входного источника питания, обеспечивая истинное отключение. Доступен вывод Power-Good для индикации стабильности выходного напряжения.
- Другие ключевые функции безопасности в ADP5073 включают защиту от перегрузки по току (OCP), защиту от перенапряжения (OVP), тепловое отключение (TSD) и блокировку при пониженном входном напряжении (UVLO).
- ADP5073 выпускается в 16-выводном корпусе LFCSP и рассчитан на диапазон рабочих температур перехода от -40°C до +125°C.
- Применения
- Биполярные усилители, АЦП, цифро-аналоговые преобразователи (ЦАП) и мультиплексоры
- Высокоскоростные преобразователи
- Смещение радиочастотного (РЧ) усилителя мощности (УМ)
- Оптические модули
- ### Особенности и преимущества
- Широкий диапазон входного напряжения:
- от 2,85 В до 15 В
- Регулируемое отрицательное выходное напряжение до VIN − 39 В
- Встроенный основной ключ на 1,2 А
- Частота переключения 1,2 МГц/2,4 МГц с возможностью внешней синхронизации частоты от 1,0 МГц до 2,6 МГц
- Программируемый резистором таймер плавного пуска
- Управление скоростью нарастания для снижения системного шума
- Точное управление включением
- Выход Power-Good
- Защита UVLO, OCP, OVP и TSD

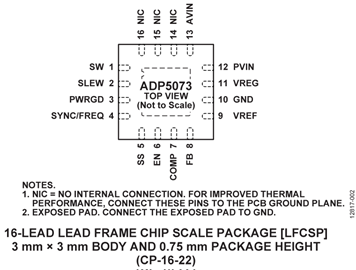

- 3 мм × 3 мм, 16-выводной корпус LFCSP
- Температура перехода от -40°C до +125°C
- Поддерживается набором инструментов ADIsimPower
ADP5073 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
