Description
- Подробности о продукте

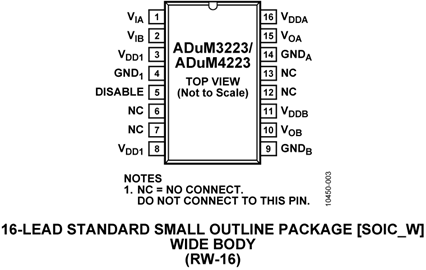

- ADuM3223/ADuM4223 — это изолированные драйверы затворов полумостового типа тока 4 А, использующие технологию i_Coupler® компании Analog Devices, Inc., для обеспечения независимых и изолированных выходов верхнего и нижнего плеч. ADuM3223 обеспечивает изоляцию 3000 В rms в компактном корпусе SOIC-16, тогда как ADuM4223 — изоляцию 5000 В rms в широком корпусе SOIC-16. Благодаря сочетанию высокоскоростной КМОП-технологии и монолитной трансформаторной технологии эти изоляционные устройства демонстрируют выдающиеся эксплуатационные характеристики, превосходящие альтернативы, такие как комбинация импульсных трансформаторов и драйверов затворов.
- Изоляторы ADuM3223/ADuM4223 обеспечивают два независимых изолированных канала. Они работают от входного питания в диапазоне от 3,0 до 5,5 В, что обеспечивает совместимость с системами низкого напряжения. По сравнению с драйверами затворов, использующими методы преобразования уровней высокого напряжения, ADuM3223/ADuM4223 предоставляют преимущество истинной гальванической изоляции между входом и каждым выходом. Каждый выход может непрерывно функционировать при пиковом напряжении до 537 В относительно входа, что позволяет осуществлять переключение нижнего плеча даже при отрицательных напряжениях. Разность потенциалов между верхним и нижним плечом может достигать 800 В пика.
- В результате ADuM3223/ADuM4223 обеспечивают надежное управление характеристиками переключения конфигураций IGBT/MOSFET в широком диапазоне положительных или отрицательных напряжений переключения.
- **Области применения**
- Импульсные источники питания
- Изолированные драйверы затворов IGBT/MOSFET
- Промышленные инверторы
- Автомобильная электроника
- ### Особенности и преимущества
- Пиковый ток на выходе — 4 А
- Рабочее напряжение
- Относительно входа: верхнее или нижнее плечо — 537 В пика
- Разность потенциалов между верхним и нижним плечом — 800 В пика
- Работа на высоких частотах: максимум 1 МГц
- КМОП-логика входа — 3,3–5 В
- Выходное напряжение — 4,5–18 В
- Управление отключением при низком напряжении (UVLO) — 2,5 В VDD1
- ADuM3223A/ADuM4223A: UVLO — 4,1 В VDD2
- ADuM3223B/ADuM4223B: UVLO — 7,0 В VDD2
- ADuM3223C/ADuM4223C: UVLO — 11,0 В VDD2
- Точные временные характеристики
- Максимальная задержка распространения сигнала изолятора и драйвера — 54 нс
- Максимальное согласование между каналами — 5 нс
- Уровни логики КМОП-входа
- Высокая устойчивость к переходным помехам общего режима: >25 кВ/мкс
- Улучшенные характеристики ESD на уровне системы согласно IEC 61000-4-x
- Работа при высокой температуре соединения: 125 °C
- Защита от теплового отключения
- Низкий уровень выходного напряжения по умолчанию
- **Сертификации и одобрения безопасности**
- ADuM4223 — широкий корпус, SOIC-16
- UL-сертификация по стандарту UL 1577
- Изоляция 5000 В rms в течение 1 минуты для длинного корпуса SOIC
- Сертификат CSA Component Acceptance Notice 5A
- Сертификат соответствия VDE
- DIN V VDE V 0884-10 (VDE V 0884-10): декабрь 2006 года
- VIORM = 849 В пика
- Подтверждено соответствие требованиям автомобильной отрасли
ADUM4223 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
