Description
- Подробности о продукте
- ADXL313 — это компактный, тонкий, энергосберегающий трёхосевой акселерометр с высоким разрешением (13 бит) и диапазоном измерений до ±4 g. Цифровые данные выводятся в формате 16-битного дополнительного кода и доступны через последовательный интерфейс (SPI) — как трёхпроводный, так и четырёхпроводный — либо через цифровой интерфейс I2C.
- ADXL313 отлично подходит для применения в автомобильных сигнализациях и системах «чёрных ящиков». Он измеряет статическое ускорение силы тяжести в приложениях, связанных с определением наклона, а также динамическое ускорение, возникающее при движении или ударах. Его высокое разрешение (1024 младших разряда на g) и низкий уровень шума (150 μg/√Hz) позволяют выявлять изменения наклона всего на 0,1°. Встроенный FIFO облегчает использование методов перепрошивки для повышения точности измерений до 0,025° наклона.
- Предусмотрено несколько встроенных функций детектирования. Функции определения активности и бездействия позволяют обнаруживать наличие или отсутствие движения, а также превышение заданного пользователем уровня ускорения по любой оси. Эти функции можно назначить на выводы прерываний. Интегрированный 32-уровневый FIFO позволяет сохранять данные, минимизируя участие основного процессора и снижая энергопотребление системы.
- Режимы низкого энергопотребления обеспечивают интеллектуальное управление питанием на основе движения: пороговое детектирование и активное измерение ускорения при крайне низком уровне рассеиваемой мощности.

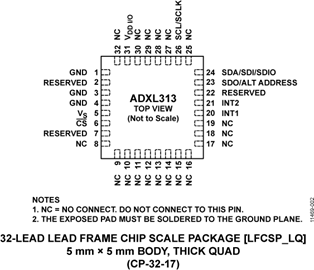

- ADXL313 поставляется в компактном, тонком корпусе LFCSP размером 5 мм × 5 мм × 1,45 мм с 32 выводами и совместим с устройством акселерометра ADXL312 по выводам.
- **Применение**
- Автомобильные сигнализации
- Системы помощи при начале движения на подъёме (HSA)
- Электронные стояночные тормоза
- Регистраторы данных («чёрные ящики»)
- ### Особенности и преимущества
- Сверхнизкое энергопотребление (автоматически регулируется в зависимости от скорости передачи данных)
- В режиме измерения — всего 30 μA (при напряжении питания VS = 3,3 В)
- В режиме ожидания — всего 0,1 μA (при напряжении питания VS = 3,3 В)
- Низкий уровень шума
- Типичное значение 150 μg/√Hz для осей X и Y
- Типичное значение 250 μg/√Hz для оси Z
- Встроенная технология FIFO, находящаяся на стадии патентования, минимизирует нагрузку на основной процессор
- Разрешение, выбираемое пользователем
- Фиксированное 10-битное разрешение для любого диапазона g
- Фиксированная чувствительность 1024 младших разряда на g для любого диапазона g
- Разрешение изменяется от 10 бит при ±0,5 g до 13 бит при ±4 g
- Встроенные функции детектирования движения для контроля активности и бездействия
- Диапазон напряжений питания и входных/выходных сигналов: от 2,0 В до 3,6 В
- Дополнительные характеристики см. в техническом описании.
ADXL313 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
