L5973D ST Microelectronics - DC to DC Converter

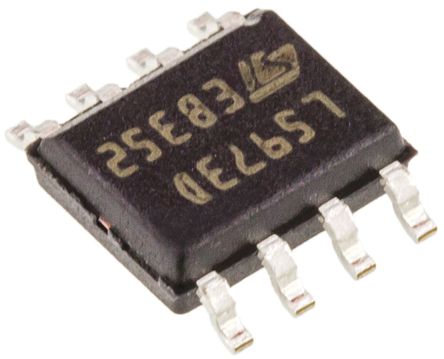

Image is for your reference only,please check specifications for details

L5973D - ST Microelectronics
Manufacturer:
ST Microelectronics
ManyChip's Part#:
MC191559
Category:
DC to DC Converter
Package:
HSOP-8
Datasheet:
Datasheet 3D Model
Description:
Преобразователь DC-DC, от 4 В до 36 В, понижающий, один выход, от 1.235 В до 35 В, 2 А, 8 выводов, HSOP с открытой площадкой, трубка
Stock Locations:
Availability:
1,111 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 2.34

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

L5973D представляет собой понижающий монолитный импульсный стабилизатор напряжения с минимальным пределом тока переключения 2,5 А, что позволяет обеспечивать нагрузку постоянным током более 2 А в зависимости от условий применения. Выходное напряжение может быть установлено от 1,235 В до 35 В. Высокий уровень тока также достигается благодаря корпусу SO8 с открытой рамкой, что позволяет снизить Rth(j-amb) до примерно 40 °C/Вт. В устройстве используется внутренний P-канальный D-MOS транзистор (с типовым сопротивлением Rdson 250 мОм) в качестве коммутирующего элемента для минимизации размеров внешних компонентов. Внутренний генератор фиксирует частоту переключения на уровне 250 кГц.
Внутренний ключ на 2,5 А
Опорное напряжение 3,3 В (±2%)
Выходное напряжение регулируется от 1,235 В до 35 В
Работа с низким падением напряжения: 100% коэффициент заполнения
Внутренняя фиксированная частота 250 кГц
Предварительная коррекция по напряжению
Работа без нагрузки
Внутреннее ограничение тока
Отключение для нулевого потребления тока
Синхронизация
Защита от обрыва обратной связи
Тепловая защита отключения

Show

L5973D Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	8 Pin
Case/Package	HSOP-8
Frequency	250 kHz
Supply Voltage (DC)	36.0V (max)
Operating Voltage	4.4V ~ 36V
Power Rating	2.25 W
Number of Outputs	1 Output
Output Voltage	1.235V ~ 35V
Output Current	2.5 A
Number of Channels	1 Channel
Number of Positions	8 Position
Quiescent Current	2.5 mA
Switching Frequency	275 kHz
Input Voltage (Max)	36 V
Input Voltage (Min)	4 V
Output Voltage (Max)	35 V
Output Voltage (Min)	1.235 V
Output Current (Max)	2 A
Operating Temperature (Max)	150 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	4 V
Input Voltage	36 V
	Show
Size-Length	5 mm
Size-Width	4 mm
Size-Height	1.65 mm
Operating Temperature	-40℃ ~ 150℃
Product Lifecycle Status	Active
Packaging	Tube
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN Code	EAR99
