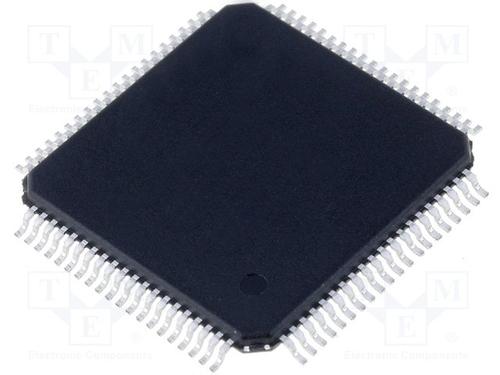

- LPC1752FBD80 - NXP
-
Manufacturer:NXP
-
ManyChip's Part#:MC13568656
-
Category:Microcontroller, MCU IC
-
Package:LQFP-80
-
Datasheet:Datasheet 3D Model
-
Description:ИС 32-бит, FLASH, 100МГц, RISC МИКРОКОНТРОЛЛЕР, PQFP80, 12 X 12ММ, ВЫСОТА 1.4ММ, ПЛАСТИК, MS-026, SOT315-1, 80-контактный, Микроконтроллер
-
Stock Locations:
-
Availability:1,528 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 7.84
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Общее описание
- Микроконтроллеры LPC1759/58/56/54/52/51 на базе ARM Cortex-M3 предназначены для встраиваемых приложений и отличаются высокой степенью интеграции и низким энергопотреблением. ARM Cortex-M3 — это процессорное ядро следующего поколения, которое обеспечивает улучшенные возможности отладки и более высокий уровень интеграции вспомогательных блоков.
- Микроконтроллеры LPC1758/56/57/54/52/51 работают на частотах ЦП до 100 МГц. LPC1759 работает на частотах ЦП до 120 МГц. Ядро ARM Cortex-M3 имеет трехступенчатый конвейер и использует Гарвардскую архитектуру с отдельными шинами команд и данных, а также третьей шиной для периферийных устройств. Ядро ARM Cortex-M3 также включает внутренний блок предварительной выборки, поддерживающий спекулятивное ветвление.
- Особенности и преимущества
- ■ Процессор ARM Cortex-M3, работающий на частотах до 100 МГц
- (LPC1758/56/57/54/52/51) или до 120 МГц (LPC1759). Встроенный блок защиты памяти
- (MPU) с поддержкой восьми областей.
- ■ Встроенный в ARM Cortex-M3 вложенный векторный контроллер прерываний (NVIC).
- ■ До 512 кБ встроенной флэш-памяти программ. Улучшенный ускоритель флэш-памяти обеспечивает высокоскоростную работу на частоте 120 МГц с нулевым временем ожидания.
- ■ Внутрисхемное программирование (ISP) и внутриприкладное программирование (IAP) через встроенное загрузочное ПО.
- ■ Встроенная SRAM включает:
- ◆ До 32 кБ SRAM на ЦП с локальной шиной команд/данных для высокопроизводительного доступа ЦП.
- ◆ Два/один блоки SRAM по 16 кБ с отдельными путями доступа для повышения пропускной способности.
- ■ Эти блоки SRAM могут использоваться для Ethernet (только LPC1758), USB и DMA-памяти, а также для хранения команд и данных ЦП общего назначения.
- ■ Восьмиканальный контроллер прямого доступа к памяти общего назначения (GPDMA) на многослойной матрице AHB, который может использоваться с SSP, I2S-шиной, UART, периферийными устройствами АЦП и ЦАП, сигналами совпадения таймера, а также для передачи данных из памяти в память.
- ■ Многослойная матрица AHB обеспечивает отдельную шину для каждого ведущего устройства AHB. Ведущие устройства AHB включают ЦП, контроллер прямого доступа к памяти общего назначения, MAC Ethernet (только LPC1758) и интерфейс USB. Эта матрица обеспечивает связь без задержек арбитража.
- ■ Разделенная шина APB обеспечивает высокую пропускную способность с минимальными задержками между ЦП и DMA.
- ■ Последовательные интерфейсы:
- ◆ Только на LPC1758: Ethernet MAC с интерфейсом RMII и выделенным контроллером DMA.
- ◆ USB 2.0 full-speed устройство/хост/OTG-контроллер с выделенным контроллером DMA и встроенным PHY для функций устройства, хоста и OTG. LPC1752/51 включают только контроллер USB-устройства.
- ◆ Четыре UART с дробным формированием скорости передачи, внутренним FIFO и поддержкой DMA. Один UART имеет управление модемом ввод/вывод и поддержку RS-485/EIA-485, один UART имеет поддержку IrDA.
- ◆ Контроллер CAN 2.0B с двумя (LPC1759/58/56) или одним (LPC1754/52/51) каналами.
- ◆ Контроллер SPI с синхронной, последовательной, полнодуплексной связью и программируемой длиной данных.
- ◆ Два контроллера SSP с FIFO и мультипротокольными возможностями. Интерфейсы SSP могут использоваться с контроллером GPDMA.
- ◆ Два интерфейса I2C-шины, поддерживающие быстрый режим со скоростью передачи данных 400 кбит/с с множественным распознаванием адресов и режимом мониторинга.
- ◆ Только на LPC1759/58/56: интерфейс I2S (Inter-IC Sound) для цифрового аудиовхода или выхода с дробным управлением скоростью. Интерфейс I2S-шины может использоваться с GPDMA. Интерфейс I2S-шины поддерживает передачу и прием данных по 3-проводной и 4-проводной схеме, а также ввод/вывод тактового сигнала мастера.
- ■ Другие периферийные устройства:
- ◆ 52 вывода общего назначения (GPIO) с настраиваемыми подтягивающими/стягивающими резисторами. Все GPIO поддерживают новый настраиваемый режим работы с открытым стоком. Блок GPIO доступен через многослойную шину AHB для быстрого доступа и расположен в памяти таким образом, чтобы поддерживать бит-бэндинг Cortex-M3 и использование контроллером прямого доступа к памяти общего назначения.
- ◆ 12-битный аналого-цифровой преобразователь (АЦП) с мультиплексированием входов на шесть выводов, скоростью преобразования до 200 кГц и несколькими регистрами результатов. 12-битный АЦП может использоваться с контроллером GPDMA.
- ◆ Только на LPC1759/58/56/54: 10-битный цифро-аналоговый преобразователь (ЦАП) с выделенным таймером преобразования и поддержкой DMA.
- ◆ Четыре таймера/счетчика общего назначения, всего три входа захвата и десять выходов сравнения. Каждый блок таймера имеет внешний вход счета. Определенные события таймера могут быть выбраны для генерации запросов DMA.
- ◆ Один ШИМ-контроллер управления двигателем с поддержкой трехфазного управления двигателем.
- ◆ Интерфейс квадратурного энкодера, который может отслеживать один внешний квадратурный энкодер.
- ◆ Один стандартный блок ШИМ/таймера с внешним входом счета.
- ◆ Часы реального времени (RTC) с отдельной областью питания и выделенным генератором RTC. Блок RTC включает 20 байт резервных регистров с питанием от батареи.
- ◆ Сторожевой таймер (WDT). WDT может тактироваться от внутреннего RC-генератора, генератора RTC или тактового сигнала APB.
- ◆ Системный таймер тиков ARM Cortex-M3, включая опцию внешнего тактового входа.
- ◆ Повторяющийся таймер прерываний (RIT) обеспечивает программируемые и повторяющиеся прерывания по времени.
- ◆ Каждое периферийное устройство имеет собственный делитель тактовой частоты для дополнительного снижения энергопотребления.
LPC1752FBD80 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 80 Pin |
| Case/Package | LQFP-80 |
| Supply Voltage (DC) | 2.40V (min) |
| Operating Voltage | 2.4VDC ~ 3.6VDC |
| Clock Speed | 100 MHz |
| RAM Memory Size | 16 KB |
| Number of Bits | 32 Bit |
| FLASH Memory Size | 64 kB |
| Supply Voltage (Max) | 3.6 V |
| Supply Voltage (Min) | 2.4 V |
| Show | |
| Product Lifecycle Status | Unknown |
| Packaging | Each |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
