MBR130LSFT1G ON Semiconductor - Schottky Diodes

Image is for your reference only,please check specifications for details

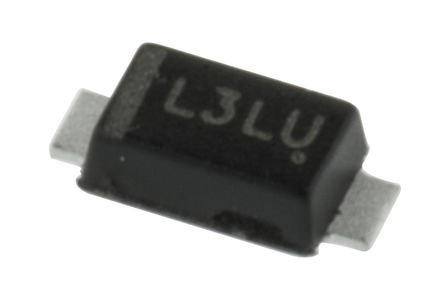

MBR130LSFT1G - ON Semiconductor
Manufacturer:
ON Semiconductor
ManyChip's Part#:
MC1075640
Category:
Schottky Diodes
Package:
SOD-123-2
Datasheet:
Datasheet 3D Model
Description:
ON Semi MBR130LSFT1G – поверхностно размещаемый Шотткиевый выпрямитель, с номинальным напряжением 30 В и пусковым током 2 А; корпус изготовлен из эпоксидной смолы, контакты имеют матовую поверхность из оловина. Этот устройство использует принцип Шотткиевой барьерной защиты с использованием металлического диода для преобразования электрической энергии. Идеально подходит для выпрямления напряжений низкого уровня и высокой частоты, а также для защиты от обратного пути тока и полярности в устройствах с поверхностным монтажом, где компактность и вес имеют критическое значение. Этот корпус также является более простым в использовании альтернативой бесконтактному корпусу типа 34. Благодаря своим маленьким размерам, он идеально подходит для использования в портативных и батарейных устройствах. Типичные применения: преобразователи AC-DC и DC-DC, защита от обратного пути тока, преобразование нескольких напряжений и любые другие приложения, где важны производительность и размер устройства. * Обозначение полярности катода * Все внешние поверхности устойчивы к коррозии * Защитный кольцо для защиты от напряжений * Низкое напряжение пуска * Степень огнестойкости UL94V-0 * Спроектировано для оптимальной автоматической сборки корпусов
Stock Locations:
Availability:
408 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.26

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

MBR130LSFT1G – это поверхностно размещаемый схоттижевый выпрямитель, имеющий корпус из эпоксидной смолы и контакты с матовым покрытием из оловянной пластины. Данное устройство использует принцип работы схоттижевой барьерной схемы, с использованием металлического диода для преобразования электрической энергии. Идеально подходит для использования в устройствах с низким напряжением и высокой частотой или как діоды защиты от обратного тока и изменения полярности в поверхностно размещенных конструкциях, где компактные размеры и вес имеют критическое значение. Эта печатная форма также представляет собой удобный в использовании альтернативный вариант безсвинцовой печатной формы 34. Благодаря своим небольшим размерам, это устройство идеально подходит для использования в портативных и батарейными энергоснабжаемых устройствах. Типичные области применения: преобразователи AC-DC и DC-DC, защита от обратного тока в батареях, а также преобразование нескольких напряжений и любые другие ситуации, где важны производительность и размер устройства.
Обозначение полярности катода
Все внешние поверхности устройства устойчивы к коррозии
Защитный кольцо для защиты от напряжений
Низкое передовое напряжение
Степень огнестойкости по стандарту UL94V-0
Спроектировано для оптимальной автоматической сборки печатных плат

Show

MBR130LSFT1G Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	2 Pin
Case/Package	SOD-123-2
Voltage Rating (DC)	30.0 V
Current Rating	1.00 A
Halogen Free Status	Halogen Free
Output Current	≤1.00 A
Number of Positions	2 Position
Forward Voltage	0.38 V
Polarity	Standard
Forward Current	1 A
Max Forward Surge Current (Ifsm)	40 A
Maximum Forward Voltage (Max)	380 mV
Forward Current (Max)	2 A
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-55 ℃
	Show
Size-Length	2.9 mm
Size-Width	1.8 mm
Size-Height	0.9 mm
Operating Temperature	-55℃ ~ 125℃
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN Code	EAR99
