MC14013BDR2G ON Semiconductor - Flip Flops

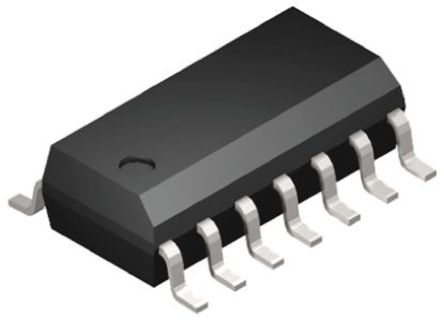

Image is for your reference only,please check specifications for details

MC14013BDR2G - ON Semiconductor
Manufacturer:
ON Semiconductor
ManyChip's Part#:
MC97783
Category:
Flip Flops
Package:
SOIC-14
Datasheet:
Datasheet 3D Model
Description:
На полупроводниковом компоненте MC14013BDR2G используется флопп-флай с дифференциальным/комплементарным режимом работы, с позитивным рубежем возникновения состояния. Компонент имеет 14 контактов в корпусе типа SOIC. Он состоит из полупроводниковых устройств P-канала и N-канала режима усиления, размещенных в одной монолитной структуре. Каждая флопп-флай имеет независимые входы для передачи данных (D), установки состояния (S), сброса состояния (R) и тактового сигнала (C), а также комплементарные выходы (Q и Q_низкоскоростного). Этот компонент может использоваться в качестве элемента шИМ-регистра или флопп-флай типа T для применения в счетчиках и других устройствах. Логическое состояние сохраняется в течение неограниченного времени, при условии, что уровень тактового сигнала будет либо высоким, либо низким. Информация передается на выход только при положительном рубеже тактового сигнала. Компонент способен обслуживать два устройства типа TTL с низкой энергией потребления или одно устройство типа schottky TTL в диапазоне перегрева. * Статическая работа, защита диодов на всех входах * Диапазон напряжения питания от 3 В DC до 18 В DC * Конструкция флопп-флай с тактовым сигналом * Используется для замены компонента CD4013B * Диапазон температур окружающей среды от -55°C до +125°C * Покойный ток на одном корпусе составляет 0,002 мкА при напряжении VDD = 5 В и температуре TA = 25°C * Время установки составляет 20 нс при VDD = 5 В, а время удержания – 10 нс при VDD = 5 В * Ширина тактового сигнала составляет 125 нс при VDD = 5 В, а частота тактовых сигналов – 4 МГц при VDD = 5 В * Время возникновения и прекращения тактового сигнала составляют 15 мкс при VDD = 5 В
Stock Locations:
Availability:
1,596 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.24

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

MC14013BDR2G — это двойной дип-флопп-регистр типа D, выполненный в корпусе SOIC с 14 выводами. Он создан с использованием устройств MOS с П-каналом и N-каналом в режиме усиления в единой монолитной структуре. Каждый флопп-регистр имеет независимые входы данных (D), прямого установки (S), прямого сброса (R) и тактового сигнала (C), а также комплементарные выходы (Q и активно-низкий Q). Это устройство может использоваться как элементы сдвига или как флопп-регистры типа T для приложений с счетчиками и тоггингами. Логический уровень сохраняется неограниченно при наличии высокого или низкого уровня тактового сигнала, при этом информация передается на выход только на положительный фронт тактового импульса. Устройство способно питать два низкоэнергетических TTL-нагрузки или одну низкоэнергетическую шоткинговскую TTL-нагрузку в рабочем диапазоне температур.
Статическая работа, защита от диодов на всех входах
Диапазон напряжения питания от 3 В пост. тока до 18 В пост. тока
Конструкция флопп-регистра с тактовым сигналом по логическому фронту
Пиновая замена для CD4013B
Диапазон температур окружающей среды от -55 °C до +125 °C
Потребляемый ток в состоянии покоя (на один корпус) 0,002 µA при VDD = 5 В и TA = 25 °C
Время установки 20 нс при VDD = 5 В и время хранения 10 нс при VDD = 5 В
Ширина тактового импульса 125 нс при VDD = 5 В, частота тактового импульса 4 МГц при VDD = 5 В
Время подъема и падения тактового импульса 15 мкс при VDD = 5 В

Show

MC14013BDR2G Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	14 Pin
Case/Package	SOIC-14
Frequency	14 MHz
Supply Voltage (DC)	3.00V (min)
Current Rating	2.25 µA
Capacitance	7.5 pF
Halogen Free Status	Halogen Free
Number of Outputs	1 Output
Output Current	8.8 mA
Number of Circuits	2 Circuit
Number of Channels	2 Channel
Number of Positions	14 Position
Clock Speed	14 MHz
Number of Bits	2 Bit
Polarity	Non-Inverting, Inverting
Power Dissipation	500 mW
Quiescent Current	4 µA
Input Capacitance	5 pF
Number of Inputs	1 Input
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-55 ℃
Supply Voltage	3V ~ 18V
Supply Voltage (Max)	18 V
Supply Voltage (Min)	3 V
	Show
Size-Length	8.75 mm
Size-Width	4 mm
Size-Height	1.45 mm
Operating Temperature	-55℃ ~ 125℃
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN Code	EAR99
