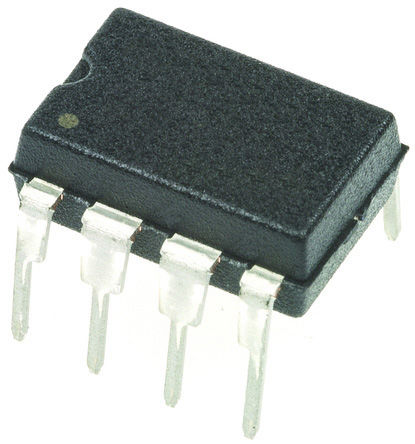

Image is for your reference only,please check specifications for details
- OPA241PA - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC5984823
-
Category:Operational Amplifiers(General Purpose)
-
Package:PDIP-8
-
Datasheet:Datasheet 3D Model
-
Description:TEXAS INSTRUMENTS OPA241PA – Операционный усилитель, однофазный, 1 усилитель, частота выработки сигнала 35 МГц, напряжение входных сигналов от 0.01 В/мкс до 2.7 В до 36 В, формат печати DIP, количество контактов – 8.
-
Stock Locations:
-
Availability:65 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 2.08
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- OPA241PA – это однофазный операционный усилитель серии MicroPower, специально разработанный для использования в устройствах, работающих от батареи. Помимо очень низкого энергопотребления (25 мкА), этот усилитель обладает низким смещением напряжения, широким диапазоном выходных сигналов от положительного до отрицательного напряжения, высокой стабильностью при работе в общем режиме и высоким коэффициентом открытого пути. Серия OPA241 оптимизирована для работы при низком напряжении питания. Диапазон напряжений входных сигналов составляет от 200 мкВ ниже отрицательного напряжения питания, что идеально подходит для устройств с одним источником питания. Усилитель стабильен при единичном коэффициенте усиления и способен работать с большими конденсаторными нагрузками. Специальные характеристики дизайна обеспечивают простоту использования устройства. Высокая производительность сохраняется при соблюдении указанных предельных значений диапазона выходных сигналов. Поскольку начальное смещение напряжения составляет максимум ±250 мкВ, обычно не требуется настройка пользователем. Однако для специальных случаев предусмотрены внешние концевые контакты для регулировки параметров устройства.
- 25 мкА энергопотребление
- Максимальное смещение напряжения ±250 мкВ
- Высокая стабильность при работе в общем режиме – 124 дБ
- Высокий коэффициент открытого пути – 128 дБ
- Устройство зеленого цвета, без вредных веществ Sb/Br
OPA241PA Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Through Hole |
| Number of Pins | 8 Pin |
| Case/Package | PDIP-8 |
| Supply Voltage (DC) | 5.00 V |
| Supply Current | 27 µA |
| Number of Circuits | 1 Circuit |
| Number of Channels | 1 Channel |
| Number of Positions | 8 Position |
| Common Mode Rejection Ratio | 80 dB |
| Input Offset Drift | 400 nV/K |
| Bandwidth | 35 MHz |
| Slew Rate | 10.0 mV/μs |
| Gain Bandwidth Product | 35 kHz |
| Input Offset Voltage | 100 µV |
| Input Bias Current | 4 nA |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Gain Bandwidth | 0.035 MHz |
| Minimum CMRR Range | 80 dB |
| Supply Voltage | 2.7V ~ 36V |
| Show | |
| Size-Length | 9.81 mm |
| Size-Width | 6.35 mm |
| Size-Height | 4.57 mm |
| Operating Temperature | -40℃ ~ 85℃ |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
