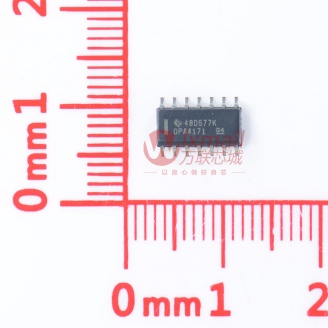

Image is for your reference only,please check specifications for details
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- ОПА171, ОПА2171 и ОПА4171 (OPAx171) — это семейство 36-вольтовых операционных усилителей с одной подачей питания, низким уровнем шума и возможностью работы на напряжениях от 2,7 В (±1,35 В) до 36 В (±18 В). Эти устройства выпускаются в микропакетах и обеспечивают низкий коэффициент смещения, дрейф и полосу пропускания при низком токе покоя. Одиночные, двойные и четырёхканальные версии обладают одинаковыми характеристиками, что обеспечивает максимальную гибкость при проектировании.
- В отличие от большинства операционных усилителей, которые указывают только на одно напряжение питания, семейство OPAx171 рассчитано на рабочее напряжение от 2,7 до 36 В. Входные сигналы, выходящие за пределы рабочих диапазонов напряжений, не вызывают переключения фазы. Семейство OPAx171 стабильно работает при емкостных нагрузках до 300 пФ. При нормальной работе входной сигнал может работать на 100 мВ ниже отрицательного рельса и в пределах 2 В выше верхнего рельса. Эти устройства могут работать с полным диапазоном входного напряжения, выходящим за верхний рельс на 100 мВ, однако их производительность снижается при отклонении от верхнего рельса менее чем на 2 В.
- Серия операционных усилителей OPAx171 рассчитана на температурный диапазон от –40°C до 125°C.
- Диапазон напряжений: от 2,7 до 36 В, ±1,35 В до ±18 В
- Низкий уровень шума: 14 нВ/√Гц
- Низкий коэффициент смещения: ±0,3 мкВ/°C (типичный)
- Входы с фильтром РЧИ
- Входной диапазон включает отрицательное напряжение питания
- Входной диапазон работает на положительное напряжение питания
- Выход с режимом «относительно рельсов»
- Полоса пропускания: 3 МГц
- Низкий ток покоя: 475 мкА на усилитель
- Высокий коэффициент отвергания общего сигнала: 120 дБ (типичный)
- Низкий ток смещения входного сигнала: 8 пА
- Промышленно стандартные корпуса:
- 8-контактный SOIC
- 8-контактный MSOP
- 14-контактный TSSOP
- Микропакеты:
- Одиночный в SOT553
- Двойной в VSSOP-8
OPA4171 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Case/Package | SOP-14 |
| Show | |
| Product Lifecycle Status | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
