TC4426AEOA Microchip Technology Incorporated - FET Drivers

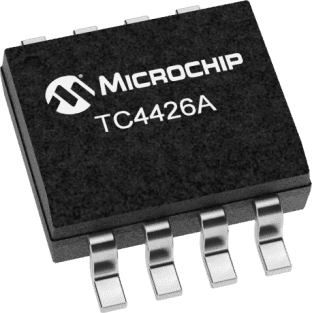

Image is for your reference only,please check specifications for details

TC4426AEOA - Microchip Technology Incorporated
Manufacturer:
Microchip Technology Incorporated
ManyChip's Part#:
MC11041496
Category:
FET Drivers
Package:
SOIC-8
Datasheet:
Datasheet 3D Model
Description:
TC4426AEOA – двойной драйвер Power MOSFET с возможностью обратного направления тока, мощностью 1,5 А, напряжением от 4,5 до 18 В. Используется для управления импульсными трансформаторами. Устройство имеет синхронизированные времена передачи сигналов при подъеме и спуске. Выдерживает высокие напряжения до 5 В на выходном пине. Не повреждается при возникновении помех до 5 В какой-либо полярности на земляной пине. Может принять до 500 мА обратного тока как в одну, так и в другую сторону без повреждения или сбоя в работе устройства. Все выводы полностью защищены от электростатического разряда до 2 кВ. Драйвер может легко заряжать/разряжать конденсаторы объемом до 1000 пфэфферов в течение менее 30 наносекунд. Устройство имеет достаточно низкие сопротивления как в состоянии включения, так и отключения, что гарантирует сохранение первоначального состояния MOSFET даже при возникновении значительных переменностей. * Синхронизированные времена передачи сигналов при подъеме и спуске. * Низкое сопротивление выхода – 7 Ом (типичное значение). * Вход устройства может выдерживать отрицательные напряжения до 5 В. * Защищено от электростатического разряда до 2 кВ. Устройство чувствительное к электростатическому разряду; необходимо соблюдать меры предосторожности при его обращении.
Stock Locations:
Availability:
6 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 1.75

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

TC4426AEOA — это двухканальный высокоскоростной драйвер мощных полевых МОП-транзисторов с током 1,5 А для управления импульсными трансформаторами. Устройство TC4426A имеет одинаковые времена распространения переднего и заднего фронта. При любых условиях, в пределах их номинальных значений по мощности и напряжению, устройство отличается высокой устойчивостью к ложному запуску. Оно не подвергается повреждениям даже при возникновении импульсов помех напряжения до 5 В (любой полярности) на заземляющем контакте. Устройство может без повреждений или логических сбоев принимать обратный ток до 500 мА (любой полярности), который возвращается в выходные цепи. Все выводы полностью защищены от электростатических разрядов (ESD) до 2 кВ. Драйвер MOSFET TC4426A легко заряжает/разряжает емкости затвора 1000 пФ менее чем за 30 нс. Это устройство обеспечивает достаточно низкие сопротивления как в включенном, так и в выключенном состоянии, что гарантирует, что заданный режим работы МОП-транзистора не будет нарушён, даже при значительных переходных процессах.
Согласованные времена подъёма, спада и задержки
Низкое выходное сопротивление (7R, типовое значение)
Входной сигнал выдерживает отрицательные входные сигналы до 5 В
Защищено от электростатических разрядов (ESD) до 2 кВ
Устройство чувствительно к ESD; при обращении с ним необходимо соблюдать необходимые меры предосторожности.

Show

TC4426AEOA Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	8 Pin
Case/Package	SOIC-8
Supply Voltage (DC)	4.50V (min)
Operating Voltage	4.5V ~ 18V
Rise/Fall Time	25 ns
Number of Outputs	2 Output
Output Voltage	18.0 V, 18.0 V (max)
Output Current	1.50 A
Supply Current	4.50 mA
Number of Positions	8 Position
Power Dissipation	470 mW
Rise Time	35 ns
Fall Time	35 ns
Fall Time (Max)	35 ns
Rise Time (Max)	35 ns
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Power Dissipation (Max)	470 mW
Supply Voltage	4.5V ~ 18V
Supply Voltage (Max)	18 V
Supply Voltage (Min)	4.5 V
	Show
Size-Length	4.9 mm
Size-Width	3.91 mm
Size-Height	1.42 mm
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Active
Packaging	Tube
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN Code	EAR99
