TPS54260DGQR TI - DC to DC Converter

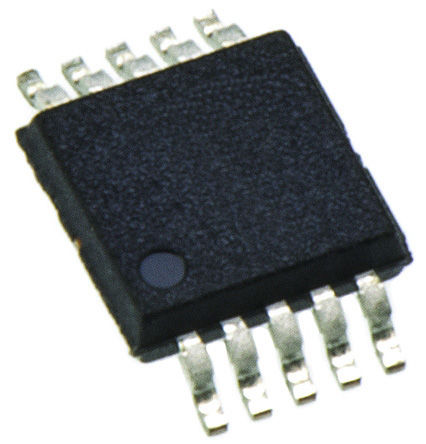

Image is for your reference only,please check specifications for details

TPS54260DGQR - TI
Manufacturer:
TI
ManyChip's Part#:
MC220147
Category:
DC to DC Converter
Package:
PowerPad-MSOP-10
Datasheet:
Datasheet 3D Model
Description:
Понижающий регулятор, вход 3,5 В до 60 В, 2,5 А, 2,5 МГц, понижающий преобразователь SWIFT с Eco-Mode. Преобразователь DC-DC, понижающий, вход 3,5 В до 60 В, один выход 0,8 В до 58 В, 2,5 А, 10-выводной HVSSOP EP, T/R
Stock Locations:
Availability:
15 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.25

Updated at 04/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Устройство TPS54260 представляет собой понижающий регулятор на 60 В и 2,5 А со встроенным верхним MOSFET-транзистором. Управление по току обеспечивает простую внешнюю компенсацию и гибкий выбор компонентов. Режим пропуска импульсов с низким уровнем пульсаций снижает ток нагрузки при отсутствии нагрузки до 138 мкА. При использовании вывода Enable ток потребления в выключенном состоянии снижается до 1,3 мкА, когда на выводе Enable низкий уровень.
Блокировка при пониженном напряжении (UVLO) внутренне установлена на уровне 2,5 В, но может быть увеличена с помощью вывода Enable. Нарастание выходного напряжения при запуске управляется выводом Slow-Start, который также может быть настроен для последовательности и отслеживания. Сигнал Powergood с открытым стоком указывает, что выходное напряжение находится в пределах от 94% до 107% номинального значения.
Широкий диапазон частот переключения позволяет оптимизировать эффективность и размер внешних компонентов. Защита от перегрузки обеспечивается уменьшением частоты и тепловым отключением.
TPS54260 выпускается в 10-выводных корпусах MSOP с улучшенным теплоотводом и 10-выводных корпусах SON PowerPAD размером 3 мм × 3 мм.

Show

TPS54260DGQR Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	10 Pin
Case/Package	PowerPad-MSOP-10
Number of Outputs	1 Output
Output Voltage	0.8V ~ 58V
Output Current	2.5 A
Number of Positions	10 Position
Quiescent Current	138 µA
Number of Regulated Outputs	1 Output
Switching Frequency	100kHz ~ 2.5MHz
Input Voltage (Max)	60 V
Input Voltage (Min)	3.5 V
Output Voltage (Max)	58 V
Output Voltage (Min)	0.8 V
Output Current (Max)	2.5 A
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	3.5 V
Supply Voltage (Min)	3.5 V
Input Voltage	3.5V ~ 60V
	Show
Size-Length	3.1 mm
Size-Width	3.1 mm
Size-Height	0.95 mm
Operating Temperature	-40℃ ~ 150℃ (TJ)
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance Edition	2015/06/15
