Description
- Подробная информация о продукте

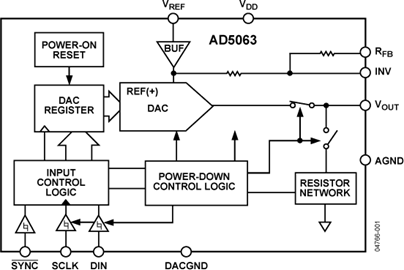

- AD5063, представитель семейства _nano_DAC® компании ADI, представляет собой маломощный одноканальный 16-разрядный ЦАП с небуферизированным выходом по напряжению, работающий от одного источника питания напряжением от 2,7 В до 5 В. Прибор обеспечивает относительную точность ±1 МЗР, а работа гарантированно монотонна с характеристикой дифференциальной нелинейности ±1 МЗР. AD5063 оснащен встроенными резисторами в 10-выводном корпусе MSOP, что позволяет генерировать биполярные сигналы с помощью выходного усилителя. Прибор использует универсальный последовательный 3-проводной интерфейс, работающий на тактовых частотах до 30 МГц и совместимый со стандартными интерфейсами SPI®, QSPI™, MICROWIRE™ и DSP. Опорное напряжение для AD5063 подается на внешний вывод VREF. На кристалле также предусмотрен буфер опорного напряжения. Прибор содержит схему сброса при включении питания, которая обеспечивает установку выходного напряжения ЦАП на среднее значение при включении питания и сохранение этого значения до тех пор, пока не будет выполнена корректная запись в устройство. Прибор имеет функцию пониженного энергопотребления, которая снижает потребление тока до типового значения 300 нА при напряжении 5 В и обеспечивает программно выбираемые выходные нагрузки в режиме пониженного энергопотребления. Прибор переводится в режим пониженного энергопотребления через последовательный интерфейс. Общая нескорректированная погрешность прибора составляет менее 1 мВ.
- Данный прибор характеризуется очень низким выбросом при включении питания.
- **Основные преимущества**
- 1. Доступен в 10-выводном корпусе MSOP.
- 2. 16-разрядная точность, интегральная нелинейность 1 МЗР.
- 3. Низкий выброс при включении питания.
- 4. Высокоскоростной последовательный интерфейс с тактовой частотой до 30 МГц.
- 5. Три режима пониженного энергопотребления, доступные пользователю.
- **Области применения**
- * Управление технологическими процессами
- * Системы сбора данных
- * Портативные приборы с батарейным питанием
- * Цифровая регулировка коэффициента усиления и смещения
- * Программируемые источники напряжения и тока
- * Программируемые аттенюаторы
- ### Особенности и преимущества
- Одноканальный 16-разрядный ЦАП, интегральная нелинейность 1 МЗР
- Сброс при включении питания на среднее значение
- Гарантированная монотонность по конструкции
- 3 функции пониженного энергопотребления
- Маломощный последовательный интерфейс с входами на триггерах Шмитта
- 10-выводной корпус MSOP, низкое энергопотребление
- Дополнительные функции см. в техническом описании
AD5063 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
