Description
- Подробности о продукте

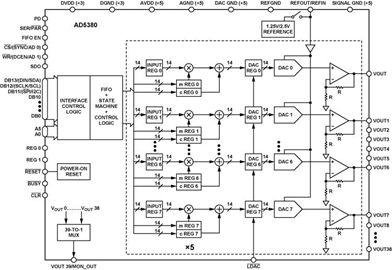

- AD5380 представляет собой полный однополярный 40-канальный 14-разрядный ЦАП в корпусе LQFP со 100 выводами. Все 40 каналов имеют встроенный выходной усилитель с выходом «от шины до шины». AD5380 включает программируемый внутренний источник опорного напряжения 1,25 В/2,5 В с температурным коэффициентом 10 ppm/°C, встроенную функцию мониторинга каналов, которая мультиплексирует аналоговые выходы на общий вывод MON_OUT для внешнего контроля, и режим ускорения выходного усилителя, позволяющий оптимизировать скорость нарастания. AD5380 содержит двухимпульсный параллельный интерфейс с шириной импульса WR 20 нс, последовательный интерфейс, совместимый с SPI, QSPI, MICROWIRE, DSP, со скоростью передачи данных более 30 МГц, а также интерфейс, совместимый с I2C, поддерживающий скорость передачи данных 400 кГц.
- Входной регистр, за которым следует регистр ЦАП, обеспечивает двойную буферизацию, позволяя обновлять выходы ЦАП независимо или одновременно с помощью входа LDAC.
- Каждый канал имеет программируемый регистр регулировки усиления и смещения, который позволяет пользователю полностью откалибровать любой канал ЦАП. Потребляемая мощность составляет typically 0,25 мА/канал при выключенном режиме ускорения.
- **Применение**
- Переменные оптические аттенюаторы (VOA)
- Установка уровня (ATE)
- Оптические микроэлектромеханические системы (MEMS)
- Системы управления
- Контрольно-измерительные приборы
- ### Особенности и преимущества
- Доступна документация на китайском языке
- Гарантированная монотонность
- Погрешность INL: макс. ±4 МЗР
- Встроенный источник опорного напряжения 1,25 В / 2,5 В
- С опорным напряжением 10 ppm/°C
- Диапазон температур: от –40°C до +85°C
- Выходной усилитель с выходом «от шины до шины»
- Режим пониженного энергопотребления
- Надежная защита от электростатического разряда: 6,5 кВ по модели человеческого тела (HBM) и 2 кВ по модели заряженного устройства (FICDM)
- Интерфейсы пользователя: параллельный, последовательный
- (совместимость с SPI®, QSPI™, MICROWIRE™, DSP, с возможностью чтения данных)
- Совместимость с I2C®
- ВСТРОЕННЫЕ ФУНКЦИИ
- Мониторинг каналов
- Одновременное обновление выходов через LDAC
- Функция сброса на программируемый пользователем код
- Режим ускорения усилителя для оптимизации скорости нарастания
- Программируемая пользователем регулировка смещения и усиления
- Режим переключения позволяет генерировать прямоугольные сигналы
- Термомониторинг
AD5380 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
