Description
- Сведения о продукте

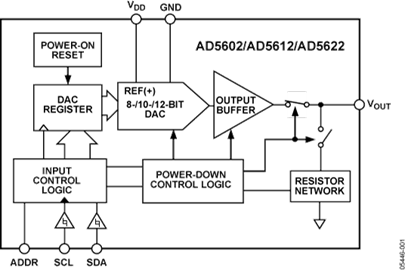

- Микросхемы AD5602/AD5612/AD5622, входящие в семейство _nano_DAC®, представляют собой одноканальные 8-/10-/12-битные ЦАП с буферизированным выходом по напряжению, работающие от одного источника питания напряжением от 2,7 до 5,5 В и потребляющие менее 100 мкА при напряжении 5 В. Микросхемы AD5602/AD5612/AD5622 выпускаются в миниатюрных корпусах LFCSP и SC70. Каждый ЦАП содержит встроенный прецизионный выходной усилитель, обеспечивающий выходной размах сигнала «от rail до rail».
- В микросхемах AD5602/AD5612/AD5622 используется двухпроводной последовательный интерфейс, совместимый с I2C, который работает в стандартном (100 кГц), быстром (400 кГц) и высокоскоростном (3,4 МГц) режимах.
- Опорное напряжение для микросхем AD5602/AD5612/AD5622 формируется от входов источника питания, что обеспечивает максимально широкий динамический диапазон выхода. Каждая микросхема содержит схему сброса при включении питания, которая гарантирует, что выход ЦАП устанавливается на 0 В и остается на этом уровне до тех пор, пока не будет выполнена корректная запись в устройство. Микросхема имеет функцию пониженного энергопотребления, которая снижает потребляемый ток устройства до менее 150 нА при напряжении 3 В и обеспечивает программно выбираемые нагрузки на выходе в режиме пониженного энергопотребления. Перевод устройств в режим пониженного энергопотребления осуществляется через последовательный интерфейс. Низкое энергопотребление микросхем AD5602/AD5612/AD5622 в нормальном режиме работы делает их идеально подходящими для портативных устройств с батарейным питанием. Потребляемая мощность составляет 0,4 мВт при напряжении 5 В.
- **Основные особенности продукта**
- 1. Выпускается в 6-выводных корпусах LFCSP и SC70.
- 2. Максимальное энергопотребление 100 мкА, работа от одного источника питания. Данная микросхема работает от одного источника питания напряжением от 2,7 до 5,5 В и обычно потребляет 0,2 мВт при 3 В и 0,4 мВт при 5 В, что делает ее идеальной для устройств с батарейным питанием.
- 3. Встроенный выходной буферный усилитель позволяет выходному сигналу ЦАП изменяться в диапазоне «от rail до rail» с типовой скоростью нарастания 0,5 В/мкс.
- 4. Опорное напряжение формируется от источника питания.
- 5. Интерфейс I2C со стандартным, быстрым и высокоскоростным режимами.
- 6. Разработан для очень низкого энергопотребления.
- 7. Функция пониженного энергопотребления. В режиме пониженного энергопотребления ЦАП обычно потребляет менее 150 нА при напряжении 3 В.
- 8. Сброс при включении питания и обнаружение кратковременного снижения напряжения.
- **Области применения**
- Управление технологическими процессами
- Системы сбора данных
- Портативные приборы с батарейным питанием
- Цифровая регулировка усиления и смещения
- Программируемые источники напряжения и тока
- Программируемые аттенюаторы
- ### Особенности и преимущества
- Одноканальные 8-, 10-, 12-битные ЦАП, интегральная нелинейность 2 МЗР
- 6-выводные корпуса LFCSP и SC70
- Микромощный режим: не более 100 мкА при 5 В
- Пониженное энергопотребление: менее 150 нА при 3 В
- Источник питания 2,7–5,5 В
- Гарантированная монотонность по разработке
- Сброс при включении питания на 0 В с обнаружением кратковременного снижения напряжения
- 3 функции пониженного энергопотребления
- Последовательный интерфейс, совместимый с I2C®, поддерживает стандартный (100 кГц), быстрый (400 кГц) и высокоскоростной (3,4 МГц) режимы
- Встроенный выходной буферный усилитель, работа в диапазоне «от rail до rail»
AD5622 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
