Description
- Подробная информация о продукте

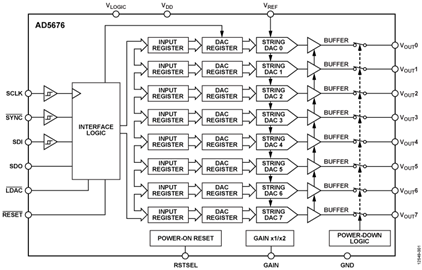

- AD5676 — это маломощный восьмиканальный 16-битный цифро-аналоговый преобразователь (ЦАП) с буферизованным выходом по напряжению. Он включает вывод выбора коэффициента усиления, обеспечивающий выходной сигнал полной шкалы 2,5 В (коэффициент усиления = 1) или 5 В (коэффициент усиления = 2). Все устройства работают от одного источника питания напряжением от 2,7 В до 5,5 В и гарантированно монотонны по конструкции. AD5676 выпускается в 20-выводном корпусе TSSOP.
- AD5676 также содержит схему сброса при включении питания и вывод RSTSEL, который гарантирует, что выходы ЦАП при включении питания устанавливаются на нулевую шкалу или среднюю шкалу и остаются в этом состоянии до выполнения допустимой записи. Каждое устройство имеет функцию понижения энергопотребления на канал, которая снижает потребление тока до 2,5 мкА в режиме пониженного энергопотребления.
- AD5676 использует универсальный последовательный периферийный интерфейс (SPI), работающий на тактовых частотах до 50 МГц, а все устройства содержат вывод VLOGIC, предназначенный для логики 1,8 В / 3 В / 5 В.
- **Основные преимущества продукта**
- 1. Высокая относительная точность (INL): AD5676 (16-битный): не более ±3 МЗР
- 2. Диапазон температур от –40°C до +125°C
- 3. 20-выводной корпус TSSOP, соответствующий директиве RoHS
- **Области применения**
- Оптические трансиверы
- Усилители мощности базовых станций
- Управление технологическими процессами (карты ввода/вывода программируемых логических контроллеров [ПЛК])
- Промышленная автоматизация
- Системы сбора данных
- ### Особенности и преимущества
- Высокая производительность
- Высокая относительная точность (INL): не более ±3 МЗР при 16 битах
- Суммарная нескорректированная ошибка (TUE): не более ±0,14% от полной шкалы
- Ошибка смещения: не более ±1,5 мВ
- Широкие рабочие диапазоны
- Диапазон температур от –40°C до +125°C
- Напряжение питания от 2,7 В до 5,5 В
- Простота реализации
- Выбираемый пользователем коэффициент усиления 1 или 2 (вывод GAIN)
- Сброс на нулевую или среднюю шкалу (вывод RSTSEL)
- Совместимость с логикой 1,8 В
- SPI 50 МГц с обратным чтением или последовательным соединением
- Дополнительные функции см. в техническом описании
AD5676 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
