AD5684 ADI - - ManyChip Electronics

Image is for your reference only,please check specifications for details

AD5684 - ADI
Manufacturer:
ADI
ManyChip's Part#:
MC622268206
Datasheet:
Datasheet 3D Model
Description:
Четырехканальный 12-разрядный _nano_DAC+ с интерфейсом SPI
Stock Locations:
Availability:
284 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Подробности о продукте
AD5684, представитель семейства _nano_DAC+™, представляет собой маломощный четырехканальный 12-битный ЦАП с буферизованным выходом по напряжению. Устройство имеет вывод выбора коэффициента усиления, обеспечивающий полный диапазон выходного сигнала 2,5 В (усиление = 1) или 5 В (усиление = 2). Устройство работает от одного источника питания напряжением от 2,7 В до 5,5 В, гарантированно монотонно по конструкции и демонстрирует погрешность коэффициента усиления менее 0,1% от FSR и погрешность смещения 1,5 мВ. Устройство доступно в корпусе LFCSP размером 3 мм × 3 мм и корпусе TSSOP.
AD5684 также включает схему сброса при включении питания и вывод RSTSEL, который гарантирует, что выходы ЦАП включаются на нулевой уровень или средний уровень и остаются на этом уровне до тех пор, пока не будет выполнена допустимая запись. Каждая часть содержит функцию понижения энергопотребления на канал, которая снижает потребление тока устройства до 4 мкА при напряжении 3 В в режиме пониженного энергопотребления.
AD5684 использует универсальный интерфейс SPI, работающий на тактовых частотах до 50 МГц, и все устройства содержат вывод VLOGIC, предназначенный для логики 1,8 В / 3 В / 5 В.
**Основные преимущества продукта**
1. Высокая относительная точность (INL): не более ±1 МЗР
2. Отличные характеристики постоянного тока.
Суммарная нескорректированная погрешность: не более ±0,1% от FSR
Погрешность смещения: не более ±1,5 мВ
Погрешность коэффициента усиления: не более ±0,1% от FSR

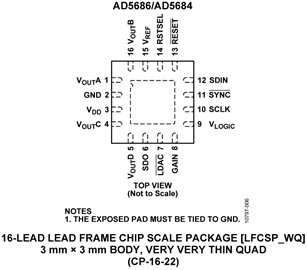

3. Два варианта корпуса: 3 мм × 3 мм, 16-выводной LFCSP и 16-выводной TSSOP
**Применение**
Цифровая регулировка усиления и смещения
Программируемые аттенюаторы
Управление технологическими процессами (карты ввода/вывода ПЛК)
Промышленная автоматизация
Системы сбора данных
### Особенности и преимущества
Высокая относительная точность (INL): не более ±1 МЗР при 12 битах
Миниатюрный корпус: 3 мм × 3 мм, 16-выводной LFCSP
Суммарная нескорректированная погрешность (TUE): не более ±0,1% от FSR
Погрешность смещения: не более ±1,5 мВ
Погрешность коэффициента усиления: не более ±0,1% от FSR
Высокая нагрузочная способность: 20 мА, 0,5 В от шин питания
Выбираемый пользователем коэффициент усиления 1 или 2 (вывод GAIN)
Сброс на нулевой уровень или средний уровень (вывод RSTSEL)
Совместимость с логикой 1,8 В
SPI 50 МГц с обратным чтением или последовательным соединением
Низкий уровень выбросов: 0,5 нВ·с
Низкое энергопотребление: 1,8 мВт при 3 В
Источник питания 2,7 В – 5,5 В
Диапазон рабочих температур от −40°C до +105°C
