Description
- Описание продукта

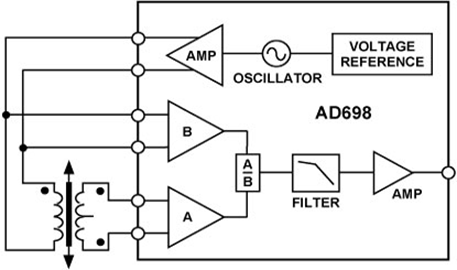

- AD698 представляет собой законченную монолитную подсистему обработки сигналов линейного дифференциального трансформатора (LVDT). Она используется совместно с LVDT для преобразования механического положения датчика в униполярное или биполярное напряжение постоянного тока с высокой точностью и воспроизводимостью. Все функции схемы интегрированы на кристалле. С добавлением нескольких внешних пассивных компонентов для установки частоты и коэффициента усиления AD698 преобразует необработанный выходной сигнал LVDT в масштабированный сигнал постоянного тока. Устройство работает с полумостовыми LVDT, LVDT, включенными по последовательно-встречной схеме (4-проводная), и RVDT.
- AD698 содержит низкоискаженный синусоидальный генератор для возбуждения первичной обмотки LVDT. Два синхронных демодуляционных канала AD698 используются для обнаружения амплитуды первичной и вторичной обмоток. Микросхема делит выходной сигнал вторичной обмотки на амплитуду первичной и умножает на масштабный коэффициент. Это устраняет погрешности масштабного коэффициента, вызванные дрейфом амплитуды возбуждения первичной обмотки, улучшая температурные характеристики и стабильность.
- AD698 использует уникальную реатиометрическую архитектуру для устранения ряда недостатков, присущих традиционным подходам к сопряжению с LVDT. Преимущества этой новой схемы: отсутствие необходимости в настройке; улучшенная температурная стабильность; улучшенная взаимозаменяемость датчиков.
- ### Особенности и преимущества
- Однокристальное решение, содержит встроенный генератор и источник опорного напряжения
- Не требует настройки
- Сопряжение с полумостовыми, 4-проводными LVDT
- Выходной сигнал постоянного тока, пропорциональный положению
- Диапазон частот от 20 Гц до 20 кГц
- Униполярный или биполярный выход
- Также декодирует сигналы мостов переменного тока
- Выдающиеся характеристики
- Линейность: 0,05%
- Выходное напряжение: ±11 В
- Дрейф коэффициента усиления: 20 ppm/°C (тип.)
- Дрейф смещения: 5 ppm/°C (тип.)
AD698 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
