Description
- Сведения о продукте

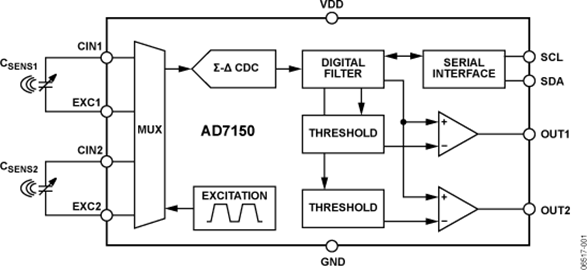

- AD7150 представляет собой законченное решение для обработки сигналов емкостных датчиков приближения, включающее ультранизкопотребляющий преобразователь с быстрым временем отклика. AD7151 — одноканальная альтернатива AD7150 с еще более низким энергопотреблением.
- AD7150 использует технологию емкостно-цифрового преобразователя (CDC) компании Analog Devices, Inc., которая объединяет важные для работы с реальными датчиками характеристики, такие как высокая входная чувствительность и высокая устойчивость к паразитной емкости заземления и токам утечки на входе. Встроенный адаптивный пороговый алгоритм компенсирует любые изменения емкости датчика, вызванные факторами окружающей среды, такими как влажность и температура, или изменениями диэлектрического материала со временем.
- По умолчанию AD7150 работает в автономном режиме с фиксированными настройками при включении питания и индицирует обнаружение на двух цифровых выходах. В качестве альтернативы AD7150 может быть подключен к микроконтроллеру через последовательный интерфейс, внутренние регистры могут быть запрограммированы с пользовательскими настройками, а данные и состояние могут быть считаны с микросхемы.
- AD7150 работает от источника питания напряжением от 2,7 В до 3,6 В. Рабочий диапазон температур составляет от –40 °C до +85 °C.
- **Применение**
- Обнаружение приближения
- Бесконтактное переключение
- Обнаружение положения
- Обнаружение уровня
- ### Особенности и преимущества
- Сверхнизкое энергопотребление
- 2,7 В – 3,6 В, 100 мкА
- Время отклика: 10 мс
- Адаптивная компенсация воздействия окружающей среды
- 2 независимых входных канала емкости
- Емкость датчика (CSENS) от 0 пФ до 13 пФ
- Чувствительность до 1 фФ
- Протестировано на ЭМС
- 2 режима работы
- Автономный режим с фиксированными настройками
- Подключение к микроконтроллеру для настройки пользователем
- 2 выходных флага обнаружения приближения
- 2-проводной последовательный интерфейс (совместимый с I²C)
- Рабочая температура от –40 °C до +85 °C
- Корпус MSOP с 10 выводами
AD7150 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
