Description
- Подробности о продукте
- AD7694 — это 16-битный, 250 кСК/с, преобразователь аналогового сигнала в цифровой с перераспределением заряда и методом последовательного приближения, работающий от одного источника питания VDD в диапазоне от 2,7 В до 5,25 В. Он включает сверхнизкопотребляющий высокоскоростной 16-битный АЦП с выборкой, не имеющий пропущенных кодов (класс B), внутренний тактовый генератор преобразования и совместимый с SPI последовательный интерфейс. Также устройство оснащено малошумящим, широкополосным узлом трек/холд с очень коротким временем задержки апертуры. По фронту сигнала CNV он выполняет выборку аналогового входа IN+ в диапазоне от 0 В до REF относительно заземлённого входа IN-. Опорное напряжение REF подаётся внешним образом и может быть установлено на значение, равное напряжению питания.
- Его энергопотребление линейно зависит от скорости преобразования.
- AD7694 выполнен в 8-выводном корпусе µSOIC; рабочий температурный диапазон указан от –40 °C до +85 °C.
- **Области применения**
- Аппараты, питаемые от батарей:
- Медицинские приборы
- Мобильная связь
- Персональные цифровые помощники
- Системы сбора данных
- Измерительные приборы
- Управление технологическими процессами
- ### Особенности и преимущества
- Разрешение: 16 бит
- Скорость преобразования: 250 кСК/с
- Нелинейность по входу (INL): максимум ±4 младшие разряды
- Потребляемая мощность:
- 800 мкА при 5 В/100 кСК/с
- 540 мкА при 2,7 В/100 кСК/с
- Псевдо-дифференциальный диапазон аналогового входа: от 0 В до VREF, при этом VREF может достигать значения напряжения питания
- Отношение сигнал/шум (S/(N+D)): 92 дБ при 20 кГц
- Отсутствие задержки конвейера
- Работа от одного источника питания: 2,7 В или 5 В
- Совместимость с последовательными интерфейсами SPI®/QSPI™/µWire/DSP

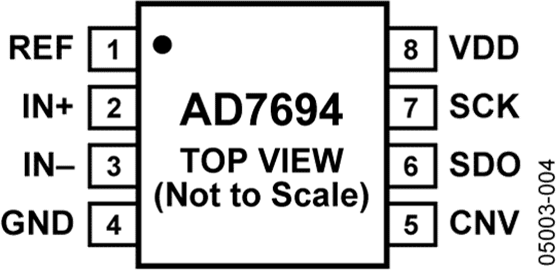

- Корпус µSOIC (µSO8)
- Улучшенный второй источник для LTC1864 и LTC1864L
AD7694 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
