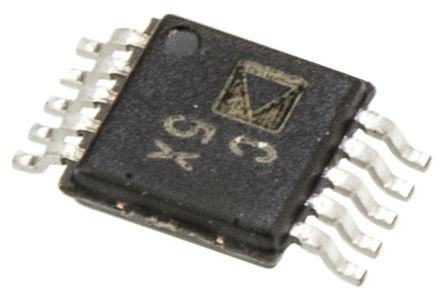

AD7980ARMZ Analog Devices - Analog to Digital

Image is for your reference only,please check specifications for details

AD7980ARMZ - Analog Devices
Manufacturer:
Analog Devices
ManyChip's Part#:
MC1986142
Category:
Analog to Digital
Package:
MSOP-10
Datasheet:
Datasheet 3D Model
Description:
ANALOG DEVICES AD7980ARMZ – аналого-цифровой конвертер, 16-битный, с частотой снимков 1 МГц, однопортовый, работающий от единственного источника питания VDD. Содержит высокоскоростной 16-битный аналого-цифровой конвертер и универсальный последовательный интерфейс. При подъемном пороге сигнала CNV он снимает аналоговый вход IN+ между 0 В и напряжением REF относительно земли IN-. Напряжение референции REF подается извне и может быть установлено независимо от напряжения питания VDD. Мощность конвертера линейно пропорциональна скорости работы. Последовательный интерфейс SPIсовместим с другими стандартами; позволяет использовать вход SDI для связи нескольких аналого-цифровых конвертеров на одном трехпроводном кабеле, а также предусматривается опциональный индикатор занятости. Конвертер совместим с логиками 1,8, 2,5, 3 или 5 В; дополнительное источник питания VIO используется для подачи необходимых напряжений. Этот аналого-цифровой конвертер может использоваться в устройствах, работающих от батареи, а также при сборке данных и тестировании. * Разрешение 16 бит без пропусков кодов * Низкое энергопотребление * Сигнал SINAD 91,25 дБ на частоте 10 кГц * THD -110 дБ на частоте 10 кГц * Отсутствие задержек в процессе работы конвертера * Совместимость с SPI®, QSPI™, MICROWIRE™ и DSP * Может использоваться для связи нескольких аналого-цифровых конвертеров и предусматривается индикатор занятости Устройство чувствительное к электромагнитным импульсам; необходимы соответствующие меры предосторожности при обращении с ним.
Stock Locations:
Availability:
1,044 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 20.37

Updated at 01/11/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

AD7980ARMZ – это 16-битный аналого-цифровой конвертер типа PulSAR®, с частотой采样 1 МГц. Он работает от одного источника питания VDD. Устройство включает в себя высокоскоростной 16-битный аналого-цифровой конвертер с низким энергопотреблением, а также универсальный серийный интерфейс. При возрастании сигнала CNV устройство выполняет采样 процедуру для аналогового входа IN+, находящегося в диапазоне от 0В до REF относительно земли. Напряжение референса REF подается извне и может быть установлено независимо от напряжения питания VDD. Потребление энергии увеличивается линейно с увеличением скорости работы устройства. Серийный интерфейс SPI позволяет использовать один 3-канальный канал для подключения нескольких аналого-цифровых конвертеров, а также предусматривается опциональный индикатор состояния работы устройства. Устройство совместимо с логиками 1,8, 2,5, 3 и 5 В; для этого необходимо использовать отдельный источник питания VIO. Этот аналого-цифровой конвертер может использоваться в устройствах, работающих от батареи, а также при сборке данных и тестировании аппаратов.
16-битное разрешение без пропусков кодов
Низкое энергопотребление
Частота SINAD составляет 91,25 дБ при частоте 10 кГц
Частота THD составляет -110 дБ при частоте 10 кГц
Отсутствие задержек в процессе работы устройства
Совместимость с интерфейсами SPI®, QSPI™, MICROWIRE™ и DSP
Можно использовать несколько аналого-цифровых конвертеров в серийном порту, а также указывать состояние работы устройства
Устройство чувствительное к ЭДС; необходимо соблюдать меры предосторожности при обращении с ним.

Show

AD7980ARMZ Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	10 Pin
Case/Package	MSOP-10
Supply Voltage (DC)	2.38V (min)
Number of Positions	10 Position
Number of Bits	16 Bit
Power Dissipation	7 mW
Sample Rate	1 Msps
Power Consumption	7 mW
Resolution (Bits)	16.0 Bit
Number of ADCs	1 ADC
Number of Inputs	1 Input
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-40 ℃
Power Dissipation (Max)	10 mW
Number of Input Channels	1 Channel
Supply Voltage (Max)	2.625 V
Supply Voltage (Min)	2.375 V
Input Voltage	5 V
	Show
Size-Length	3 mm
Size-Width	3 mm
Size-Height	0.85 mm
Operating Temperature	-40℃ ~ 125℃
Product Lifecycle Status	Active
Packaging	Each
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
Mil-Spec	No
REACH SVHC Compliance Edition	2015/12/17
ECCN Code	EAR99
