Description
- Подробная информация о продукте
- AD8216 — это однополюсный усилитель с разностью напряжений, идеально подходящий для усиления малых дифференциальных напряжений в условиях высоких напряжений общего режима. Диапазон рабочего входного напряжения общего режима составляет от −4 В до +65 В. Типовое рабочее напряжение источника питания — 5 В. AD8216 обладает полосой пропускания 3 МГц, что обеспечивает задержку передачи от входа к выходу, всегда менее 150 нс. Эта характеристика идеально подходит для применений, где необходимо мониторить быстро возрастающие и снижающиеся токи нагрузки.
- AD8216 выпускается в корпусе SOIC. Диапазон рабочих температур составляет от −40 °C до +125 °C.
- Отличные асимметричные и постоянные характеристики при различных температурах позволяют свести ошибки в измерительной цепи к минимуму. Смещение и дрейф коэффициента усиления гарантированы в пределах 20 мкВ/°C и 15 ppm/°C соответственно.
- Смещение выходного напряжения можно регулировать от 0,06 В до 4,9 В при питании 5 В с помощью выводов VREF1 и VREF2. При подключении вывода VREF1 к выводу V+ и вывода VREF2 к выводу GND выходное напряжение устанавливается на половину шкалы. Если подключить оба вывода VREF1 и VREF2 к земле, выходное напряжение становится униполярным, начиная примерно с уровня земли. Если подключить оба вывода VREF1 и VREF2 к выводу V+, выходное напряжение также становится униполярным, начиная примерно с напряжения V+. Другие значения смещения можно получить, подавая внешнее напряжение на VREF1 и VREF2.
- *Применение**
- Высокоточный датчик тока в системах преобразования постоянного тока в постоянный ток,
- Управление двигателями,
- Управление трансмиссией,
- Управление дизельными инъекциями,
- Управление двигателем,
- Управление подвеской,
- Управление динамикой автомобиля.
- ### Особенности и преимущества
- Защита от статического электричества HBM ±4000 В
- Идеально подходит для применения в цепях шунтирующего тока
- Широкий диапазон рабочего напряжения общего режима: от −4 В до +65 В, выживание при −40 В до +80 В
- Полоса пропускания 3 МГц
- Задержка передачи сигнала на выходе менее 100 нс
- Коэффициент усиления: 3 В/В
- Широкий диапазон рабочих температур: от −40 °C до +125 °C
- Корпус SOIC с 8 выводами: от −40 °C до +125 °C
- Регулируемое смещение выходного напряжения

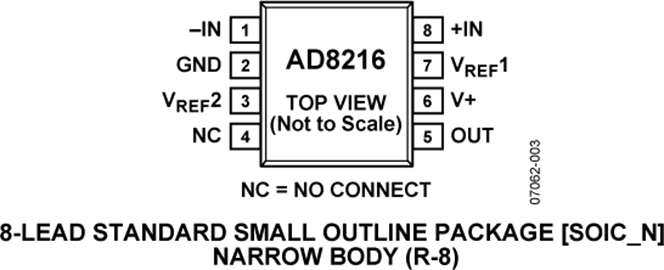

- Доступен в корпусе SOIC с 8 выводами
- Отличные асимметричные и постоянные характеристики: дрейф смещения на 10 мкВ/°C, дрейф коэффициента усиления на 10 ppm/°C
- Квалифицирован для автомобильных применений
AD8216 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
