Description
- ОБЩЕЕ ОПИСАНИЕ
- AD825 — это превосходно оптимизированный операционный усилитель, сочетающий высокое быстродействие, низкую стоимость и отличные параметры по постоянному току, что делает его идеальным для широкого круга приложений обработки сигналов и сбора данных. Параметры переменного тока, коэффициент усиления, полоса пропускания, скорость нарастания и нагрузочная способность остаются очень стабильными при изменении температуры. AD825 также сохраняет стабильный коэффициент усиления при изменяющихся условиях нагрузки.
- Уникальный входной каскад обладает сверхнизким входным током смещения и токовым шумом. Сигналы, достигающие любого из питающих напряжений на этом высокопроизводительном входе, не вызывают инверсии фазы на выходе.
- Эти особенности делают AD825 хорошим выбором в качестве буфера для выходов мультиплексоров, обеспечивая минимальные ошибки смещения и усиления.
- AD825 полностью специфицирован для работы с двухполярными источниками питания ±5 В и ±15 В. Такая гибкость по питанию, а также низкий ток потребления 6,5 мА при отличных характеристиках переменного тока во всех условиях питания делают AD825 хорошо подходящим для многих требовательных применений.
- ОСОБЕННОСТИ
- Высокое быстродействие
- 41 МГц, полоса пропускания по уровню –3 дБ
- 125 В/мкс, скорость нарастания
- 80 нс, время установления
- Входной ток смещения 20 пА и шумовой ток 10 фА/√Гц
- Входное шумовое напряжение 12 нВ/√Гц
- Полностью специфицированные источники питания: ±5 В до ±15 В
- Низкие искажения: –76 дБ на 1 МГц
- Высокая выходная нагрузочная способность
- Драйвер неограниченной емкостной нагрузки
- Минимальный выходной ток 50 мА
- Отсутствие инверсии фазы при подаче входного сигнала до уровня питания

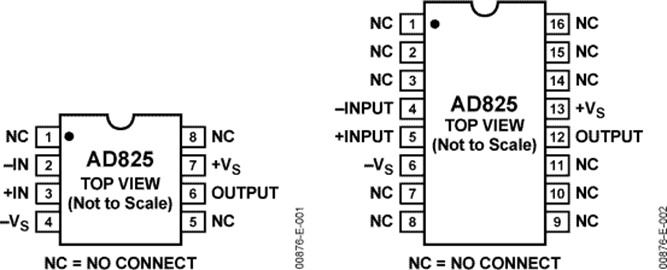

- Доступен в 8-выводном корпусе SOIC
- ПРИМЕНЕНИЯ
- ПЗС-матрицы
- Фильтры с низкими искажениями
- Смешанные каскады усиления
- Аудиоусилители
- Интерфейсы фотодетекторов
- Входные буферы АЦП
- Выходные буферы ЦАП
AD825 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Case/Package | SOIC |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
