- AD8253 - ADI
-
Manufacturer:ADI
-
ManyChip's Part#:MC143767433
-
Datasheet:Datasheet 3D Model
-
Description:10MHz, 20V/μs, G = 1, 10, 100, 1000 iCMOS программируемый инструментальный усилитель с регулируемым коэффициентом усиления
-
Stock Locations:
-
Availability:294 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 04/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Сведения о продукте
- AD8253 представляет собой измерительный усилитель с цифровым программированием коэффициента усиления, обладающий входным импедансом в гигаомы (ГОм), низким уровнем выходного шума и низкими искажениями, что делает его пригодным для сопряжения с датчиками и управления высокоскоростными аналого-цифровыми преобразователями (АЦП).
- Он имеет высокую полосу пропускания 10 МГц, низкий коэффициент нелинейных искажений (THD) -110 дБ и короткое время установления 780 нс (макс.) до 0,001%. Дрейф смещения и дрейф усиления гарантируются на уровне 1,2 мкВ/°C и 10 ppm/°C соответственно для G = 1000. Помимо широкого диапазона синфазного напряжения на входе, он обладает высоким коэффициентом подавления синфазного сигнала (CMRR) 100 дБ при G = 1000 в диапазоне от постоянного тока до 20 кГц. Сочетание высокой точности по постоянному току и высокого быстродействия делает AD8253 отличным выбором для сбора данных. Кроме того, данное монолитное решение упрощает проектирование и производство, а также повышает производительность измерительных приборов за счет поддержания точного согласования внутренних резисторов и усилителей.

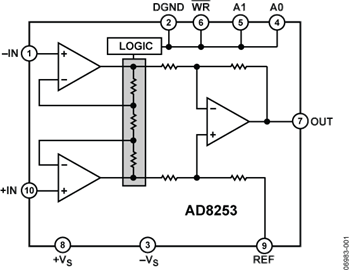

- Интерфейс пользователя AD8253 включает параллельный порт, который позволяет устанавливать коэффициент усиления одним из двух способов (см. функциональную блок-схему на рисунке 1). 2-битное слово, передаваемое по шине, может быть зафиксировано с помощью входа WR. Альтернативой является использование прозрачного режима усиления, при котором состояние логических уровней на порте усиления определяет коэффициент усиления.
- AD8253 выпускается в 10-выводном корпусе MSOP и характеризуется для температурного диапазона от -40°C до +85°C, что делает его отличным решением для применений, где важны размер и плотность упаковки.
- **Области применения**
- Сбор данных
- Биомедицинский анализ
- Тестирование и измерения
- ### Особенности и преимущества
- Малый корпус: 10-выводной MSOP
- Программируемые коэффициенты усиления: 1, 10, 100, 1000
- Цифровая или программируемая через выводы установка усиления
- Широкий диапазон питания: от ±5 В до ±15 В
- Отличные характеристики по постоянному току
- Высокий CMRR: 100 дБ (минимум),
- G = 100
- Низкий дрейф усиления: 10 ppm/°C (максимум)
- Низкий дрейф смещения: 1,2 мкВ/°C (максимум),
- G = 1000
- Дополнительные характеристики см. в техническом описании
AD8253 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
