Description
- Подробные сведения о продукте
- Микросхемы AD8293G80/AD8293G160 представляют собой малогабаритные недорогие прецизионные инструментальные усилители с низким уровнем шума и выходами типа rail-to-rail. Они выпускаются в двух моделях с фиксированным коэффициентом усиления: 80 и 160. В них встроены резисторы, задающие коэффициент усиления, и резисторы фильтров, что уменьшает количество вспомогательных компонентов. Например, для реализации фильтра второго порядка требуется всего два внешних конденсатора. AD8293G80/AD8293G160 также отличаются низким напряжением смещения, низким дрейфом смещения и низким дрейфом коэффициента усиления в сочетании с высоким ослаблением синфазного сигнала. Они могут работать при напряжении питания от 1,8 В до 5,5 В.
- Благодаря низкому напряжению смещения 20 мкВ (AD8293G160B), дрейфу напряжения смещения 0,3 мкВ/°C и размаху напряжения шума всего 0,7 мкВ (пик-пик) в диапазоне от 0,01 Гц до 10 Гц, AD8293G80/AD8293G160 идеально подходят для применений, в которых источники погрешностей недопустимы.
- Прецизионная измерительная техника, датчики положения и давления, медицинская техника и усилители тензодатчиков выигрывают от низкого уровня шума, низкого входного тока смещения и высокого ослабления синфазного сигнала. Малые габариты и низкая стоимость идеально подходят для массовых применений. Малый корпус и низкое энергопотребление обеспечивают максимальную плотность каналов и минимальный размер платы, требуемые для портативных систем. Эти инструментальные усилители, разработанные для удобства применения, в отличие от более традиционных, имеют буферизованный вывод опорного напряжения, что исключает необходимость в дополнительном операционном усилителе для установки опорного напряжения на уровень середины питания.
- AD8293G80/AD8293G160 рассчитаны на промышленный диапазон температур от −40 °C до +85 °C. AD8293G80/AD8293G160 выпускаются в безгалогенном, не содержащем свинца (Pb-free) 8-выводном корпусе SOT-23.
- **Области применения**
- * Измерение тока
- * Тензодатчики
- * Контуры управления лазерным диодом
- * Портативные медицинские приборы
- * Усилители термопар
- Техническое описание, Ред. 0, 07/08
- ### Особенности и преимущества
- Малый корпус: 8-выводной SOT-23

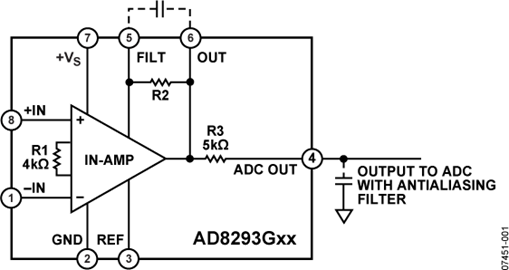

- Сокращение числа компонентов: встроены резисторы задания коэффициента усиления и резисторы фильтров
- Низкое напряжение смещения: не более 20 мкВ
- Низкий дрейф напряжения смещения: не более 0,3 мкВ/°C
- Низкий дрейф коэффициента усиления: не более 25 ppm/°C
- Высокое ослабление синфазного сигнала: типично 140 дБ
- Низкий уровень шума: 0,7 мкВ пик-пик в диапазоне от 0,01 Гц до 10 Гц
- Работа от одного источника питания: от 1,8 В до 5,5 В
- Выход rail-to-rail
- Выпускается в двух моделях с фиксированным коэффициентом усиления
AD8293G80 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
