Description
- Сведения о продукте

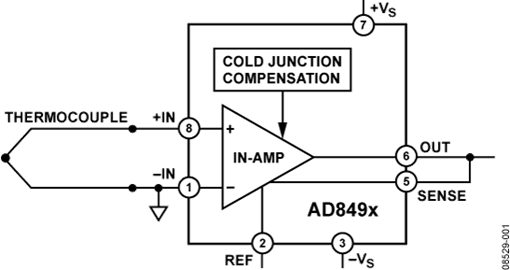

- Микросхемы AD8494/AD8495/AD8496/AD8497 представляют собой прецизионные инструментальные усилители со встроенными компенсаторами холодного спая термопары на интегральной схеме. Они обеспечивают выходной сигнал высокого уровня (5 мВ/°C) непосредственно от термопары за счет объединения опорной точки таяния льда с предварительно откалиброванным усилителем. Они могут использоваться как автономные термометры или как регуляторы уставки с выходным переключением при использовании фиксированного или дистанционного управления уставкой.
- AD8494/AD8495/AD8496/AD8497 могут питаться от однополярного источника (менее 3 В) и измерять температуры ниже 0°C за счет смещения опорного входа. Для минимизации самонагрева ненагруженная микросхема AD849x обычно потребляет общий ток питания 180 мкА, но также способна отдавать в нагрузку ток более ±5 мА.
- AD8494 и AD8496 предварительно откалиброваны методом лазерной подгонки пластин для согласования с характеристиками термопар типа J (железо-константан); AD8495 и AD8497 лазерно подогнаны под характеристики термопар типа K (хромель-алюмель). См. таблицу 1 в техническом описании для оптимального диапазона температур окружающей среды для каждой детали.
- AD8494/AD8495/AD8496/AD8497 допускают широкий диапазон напряжений питания. При однополярном питании 5 В выходной сигнал 5 мВ/°C позволяет устройствам охватывать почти 1000 градусов температурного диапазона термопары.
- AD8494/AD8495/AD8496/AD8497 работают от источников питания 3 В, что позволяет подключать их напрямую к АЦП с более низким напряжением питания. Они также могут работать с источниками до 36 В в промышленных системах, требующих широкого диапазона синфазного напряжения на входе.
- **Основные характеристики продукта**
- 1. Полная прецизионная система обработки сигнала термопары с лазерной подгонкой пластин в одном корпусе ИС.
- 2. Гибкая распиновка позволяет работать как регулятор уставки или как автономный термометр Цельсия.
- 3. Устойчивые входы выдерживают 4 кВ электростатического разряда и обеспечивают защиту от перенапряжения (OVP) до VS ± 25 В.
- 4. Дифференциальные входы подавляют синфазные помехи на проводах термопары.
- 5. Напряжение на выводе опорного напряжения может быть смещено для измерения 0°C при однополярном питании.
- 6. Выпускается в малогабаритном 8-выводном корпусе MSOP, полностью соответствующем требованиям RoHS.
- **
- Области применения*
- Измерение температуры термопарой типа K
- Регулятор уставки
- Термометр Цельсия
- Универсальный компенсатор холодного спая
- Измерение температуры в бытовой технике (духовка, варочная панель)
- Измерение температуры выхлопных газов
- Измерение температуры каталитического нейтрализатора
- ### Особенности и преимущества
- Низкая стоимость и простота использования
- Предварительно подогнаны для термопар типа K
- Внутренняя компенсация холодного спая
- Высокоомный дифференциальный вход
- Автономный термометр с выходом 5 мВ/°C
- Вывод опорного напряжения позволяет регулировать смещение
- Обнаружение обрыва термопары
- Дополнительные функции см. в техническом описании.
AD8497 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
