Image is for your reference only,please check specifications for details
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Подробная информация о продукте
- AD8565 / AD8566 / AD8567 — это недорогие операционные усилители с односторонним питанием и рельсовым выходом, оптимизированные для применений в ЖК-мониторах. Они разработаны на основе передового высоковольтного процесса CBCMOS. AD8565 содержит один усилитель, AD8566 — два усилителя, а AD8567 — четыре усилителя.
- Эти ЖК-операционные усилители обладают высокой скоростью нарастания сигналов, непрерывной выходной токовой мощностью 35 мА, пиковой выходной токовой мощностью 250 мА и высокой способностью к управлению емкостными нагрузками. Они работают в широком диапазоне напряжений питания и имеют отклонения от нулевого уровня ниже 10 мВ. AD8565 / AD8566 / AD8567 идеально подходят для применения в качестве буферов для зеркальных оттенков ЖК-дисплея и в системах VCOM.

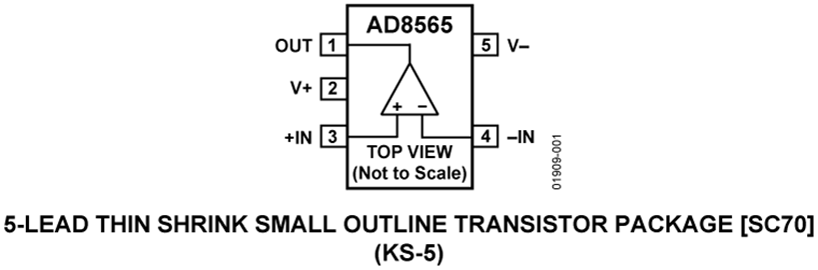

- Технические характеристики AD8565 / AD8566 / AD8567 распространяются на температурный диапазон от −40°C до +85°C. Одиночный AD8565 выпускается в корпусе SC70 с 5 выводами. Двойной AD8566 доступен в корпусе MSOP с 8 выводами. Четырёхканальный AD8567 представлен в корпусах TSSOP с 14 выводами и LFCSP с 16 выводами.
- AD8566WARMZ — это версия для автомобильных применений.
- *Применение**
- Буферы для источников питания ЖК-дисплеев
- Портативная электроника
- Коммуникационное оборудование
- Автомобильные системы информационно-развлекательных систем
- ### Особенности и преимущества
- Работа с односторонним питанием: от 4,5 В до 16 В
- Возможность работы за пределами рабочих напряжений
- Рельсовый выходной диапазон
- Непрерывный выходной ток: 35 мА
- Пиковый выходной ток: 250 мА
- Отклонение от нулевого уровня: 10 мВ
- Скорость нарастания сигнала: 6 В/μs
- Устойчивость к единичному усилению при высоких емкостных нагрузках
- Ток питания: 700 мкА на каждый усилитель
- Квалифицированы для автомобильных применений
AD8565 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Case/Package | SC-70 |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
